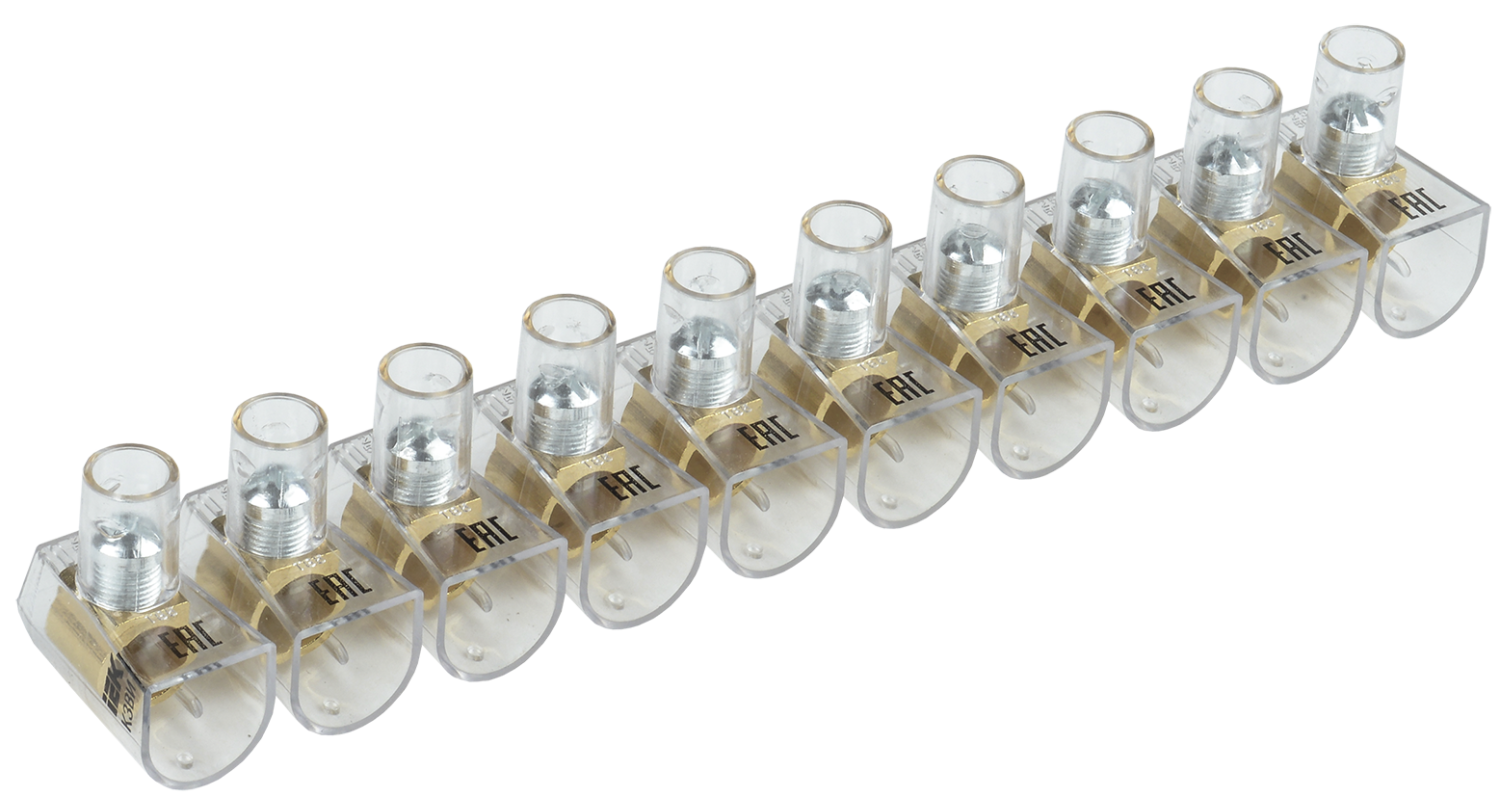

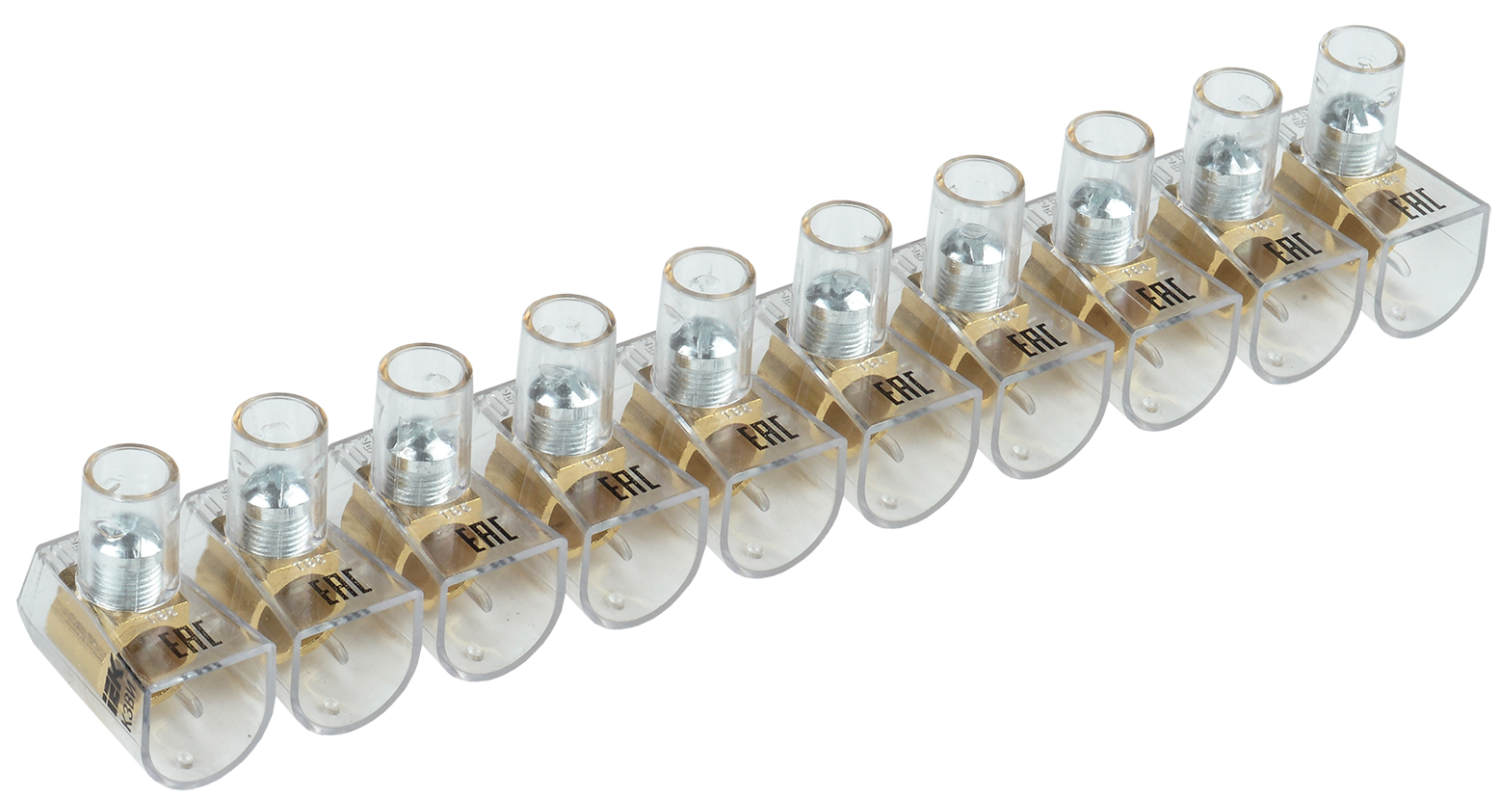

IEK Зажим винтовой концевой изолированный КЗВИ 25мм2 (10x1)
Зажим контактный винтовой КЗВИ товарного знака IEK применяется для винтового соединения проводников, защищая провод от повреждения и исключая возможность замыкания на корпус электроустановки.
Корпус КЗВИ полностью защищает от замыкания винтовых контактных групп между собой или на металлический корпус подключаемого электротехнического изделия.
Винтовое соединение устойчиво к вибрации.
Соединение кабелей и проводов при помощи КЗВИ позволяет надежно и безопасно зафиксировать несколько проводов между собой.
Технические характеристики
|
Сечение многожильного провода без наконечника: |
2х25 мм² |
|
Сечение одножильного жёсткого провода: |
2х25 мм² |
|
Сечение многожильного гибкого провода: |
2х25 мм² |
|
Номин ток In: |
95 А |
|
Номин раб напряжение: |
450 В |
|
Тип электрич соединения: |
Винтовое соединение |
|
Место соединения: |
Сверху |
|
Количество полюсов: |
1 |
|
Количество зажимных клемм на 1 полюс: |
1 |
|
Тип монтажа: |
Непосредственная установка |
|
Материал изоляции корпуса: |
Прочее |
|
Рабочая температура: |
-25...+85 °C |
|
Ширина или размер ячейки: |
24.5 мм |
|
Высота самой нижней позиции для монтажа: |
41 мм |
|
Длина: |
38,3 мм |
|
Цвет: |
Прочее |
|
Номин раб напряжение переменного тока Ue: |
450 В |
|
Номин раб напряжение постоянного тока Ue: |
450 В |
|
Номин частота: |
50 Гц |
|
Номин напряжение изоляции Ui: |
500 В |
|
Макс поперечное сечение проводника: |
2х25 мм² |
|
Материал зажима: |
Латунь |
|
Климатическое исполнение: |
УХЛ3.1 |
|
Степень защиты - IP: |
IP20 |
|
Ширина: |
24,5 мм |
|
Высота: |
40,7 мм |
|
Номинальная способность к присоединению: |
2х10...2х25 мм² |
|
Допустимый длительный ток: |
95 А |
|
: |
4 мм² |
|
Макс рабочее напряжение Ue: |
450 В |
|
Кол-во в комплекте: |
5 шт |
Эксплуатационные параметры
|
Срок службы, Лет: |
5 |
|
Гарантийный срок, Лет: |
3 |
