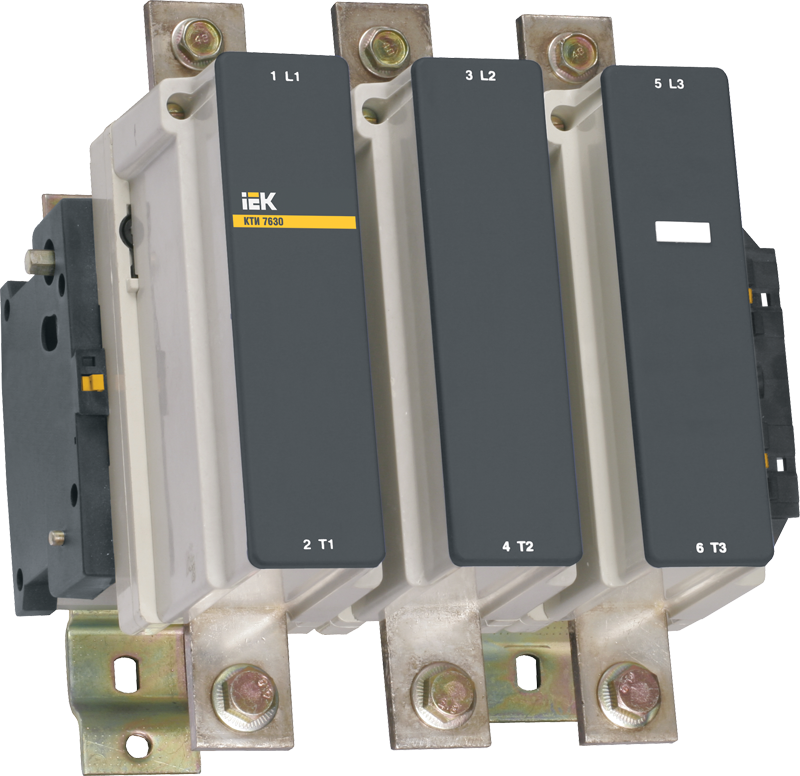

IEK Контактор КТИ-7630 630А 400В/АС3
Контакторы электромагнитные серии КТИ предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660 В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
За эффективность конструкторского решения, высокие эксплуатационные характеристики и надежность в работе контактор удостоен серебряной медали 15-й международной выставки "Электро-2006" в номинации "Лучшее электрооборудование".
По своим конструктивным и техническим характеристикам контакторы серии КТИ соответствуют требованиям международных и российских стандартов МЭК 60947-4-1-2000,
ГОСТ Р50030.4.1-2002. Контакторы серии КТИ прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС CN.ME86.B00150.
Простота конструктивного исполнения, обеспечивающая удобство замены составных элементов, в частности втягивающей катушки.
Основание изготовлено из алюминиевого профиля, что обеспечивает повышенную прочность и меньший вес по сравнению с аналогами.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ).
Расширенный ассортимент предложения электромагнитных контакторов серии КТИ по сравнению с аналогами отечественных производителей на российском рынке.
Технические характеристики
|
Номин напряжение питания цепи управ Us AC 50 Гц: |
400 В |
|
Номин рабочий ток Ie 400 В: |
630 А |
|
Тип подключения вспомогат цепей: |
Винтовое соединение |
|
Кол-во вспомогат норм разомкнутых-НО конт: |
1 |
|
Номин раб напряжение переменного тока Ue: |
230; 400; 660 В |
|
Номин напряжение изоляции Ui: |
1000 В |
|
Номин импульсное напряжение: |
8 кВ |
|
Условный тепловой ток Ith при АС-1: |
1000 А |
|
Номин мощность при AC-3 230 В: |
200.0 кВт |
|
Номин мощность при AC-3 400 В: |
335.0 кВт |
|
Номин мощность при AC-3 660 В: |
450.0 кВт |
|
Макс кратковременная нагрузка: |
5040 А |
|
Условный ток короткого замыкания Inc: |
18000 А |
|
Защита от сверхтоков - предохр gG: |
1000 А |
|
Мощность рассеяния при Ie АС-3: |
48 Вт |
|
Мощность рассеяния при Ie АС-1: |
120 Вт |
|
Момент затяжки: |
58 Нм |
|
Шина двойная - каждая размером: |
60х5 мм |
|
Метрический диаметр винта: |
12 мм |
|
Диапазоны напряж управления при срабатыв Uc: |
0,8...1,1 |
|
Диапазоны напряж управления при отпускании Uc: |
0,35......0,55 |
|
Время срабатывания при замыкании: |
40...80 мс |
|
Время срабатывания при размыкании: |
100...200 мс |
|
Комутационная износоуст при АС-1: |
0,25 млн циклов |
|
Комутационная износоуст при АС-3: |
0,4 млн циклов |
|
Гибкий кабель 1 или 2 провода: |
1...4 мм² |
|
Мех износоустойчивость: |
0.8 млн ком циклов |
|
Гибкий кабель с наконечником 1 пров: |
1...4 мм² |
|
Гибкий кабель с наконечником 2 пров: |
1...1,25 мм² |
|
Жесткий кабель без након 1 или 2 пров: |
1...4 мм² |
|
Кол-во дополнительных контактов: |
1 |
|
Степень защиты - IP: |
IP00 |
|
Тип монтажа: |
Монтажная панель/плата |
|
Климатическое исполнение: |
УХЛ3 |
|
Температура эксплуатации: |
-45...+55 °C |
|
Ширина: |
309.0 мм |
|
Высота: |
304.0 мм |
|
Доп конт - Номин напряжение Un AC: |
≤ 660 В |
|
Доп конт - Номин напряжение изоляции Ui: |
660 В |
|
Доп конт - Ток термической стойкости In: |
10 А |
|
Доп конт - Защита от сверхтоков - предохр gG: |
10 А |
|
Доп конт - Макс кратковременная нагрузка: |
100 А |
|
Доп конт - Сопротивление изоляции: |
> 10 мОм |
|
Тип напряжения управления: |
Переменный (AC) |
|
Количество полюсов: |
3 |
|
Повторно-кратковр режим: |
120 циклов оперирования в час |
|
Доп конт - Момент затяжки: |
1.2 нм |
Эксплуатационные параметры
|
Срок службы, Лет: |
10 |
|
Гарантийный срок, Лет: |
3 |
