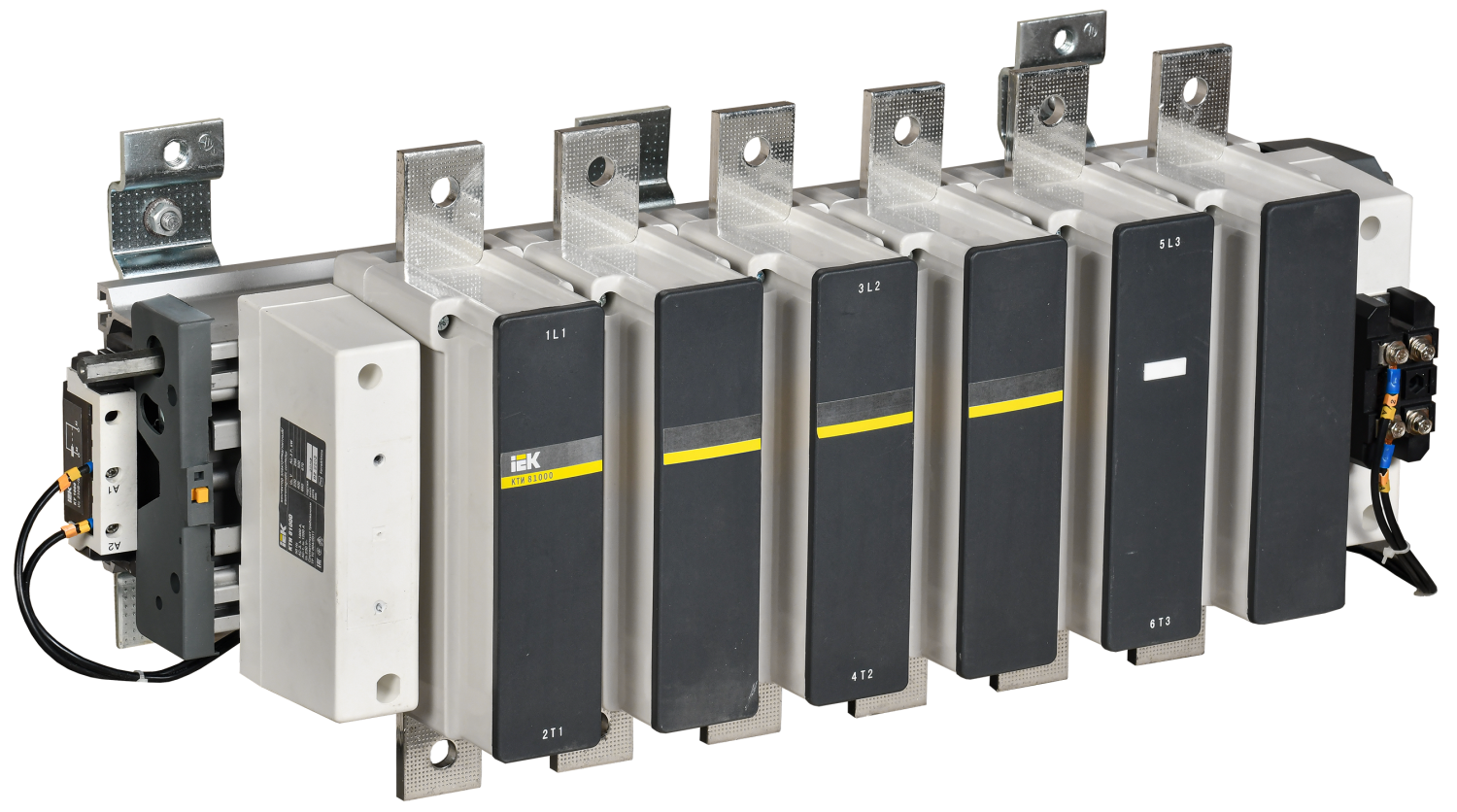

IEK Контактор КТИ-81000 1000А 230В/АС3

Возможность ручного управления:

Нет

Условный ток короткого замыкания Inc А:

30000

Условный тепловой ток Ith при АС-1 А:

1200

Тип подключения вспомогат цепей:

Винтовое соединение

Тип напряжения управления:

Переменный (AC)

Тип монтажа:

Монтажная панель/плата

Температура эксплуатации °C:

-45…+55

Степень защиты - IP:

IP00

С светодиодной индикацией:

Нет

Повторно-кратковр режим циклов оперирования в час:

120

Номин рабочий ток Ie 400 В А:

1000

Номин раб напряжение переменного тока Ue В:

690

Номин напряжение питания цепи управ Us AC 50 Гц В:

230

Номин напряжение изоляции Ui В:

690

Номин напряж питания цепи управ Us пост тока DC В:

-

Номин мощность при AC-3 660 В кВт:

670.0

Номин мощность при AC-3 400 В кВт:

500.0

Номин мощность при AC-3 230 В кВт:

280.0

Номин импульсное напряжение кВ:

8

Мощность рассеяния при Ie АС-3 Вт:

100

Мощность рассеяния при Ie АС-1 Вт:

120

Момент затяжки Нм:

40

Мех износоустойчивость млн ком циклов:

0.6

Метрический диаметр винта мм:

12

Макс кратковременная нагрузка А:

8000

Количество полюсов:

3

Кол-во норм замк-НЗ конт с задер переключ:

0

Кол-во вспомогат переключающих контактов:

0

Кол-во вспомогат норм разомкнутых-НО конт:

0

Кол-во вспомогат норм замкнутых-НЗ конт:

0

Кол-во вспом норм разомк-НО конт опереж:

0

Климатическое исполнение:

УХЛ3

Защита от сверхтоков - предохр gG А:

1200

Диапазоны напряж управления при срабатыв Uc:

0,85…1,1

Диапазоны напряж управления при отпускании Uc:

0,2…0,75

Глубина мм:

434.0

Высота мм:

255.0

Время срабатывания при размыкании мс:

100…200

Время срабатывания при замыкании мс:

40…80

Электр износоустойчивость при АС-3 млн ком циклов:

0.3

Электр износоустойчивость при АС-1 млн ком циклов:

0.2

Ширина мм:

702.0

Шина двойная - каждая размером мм:

60х5
