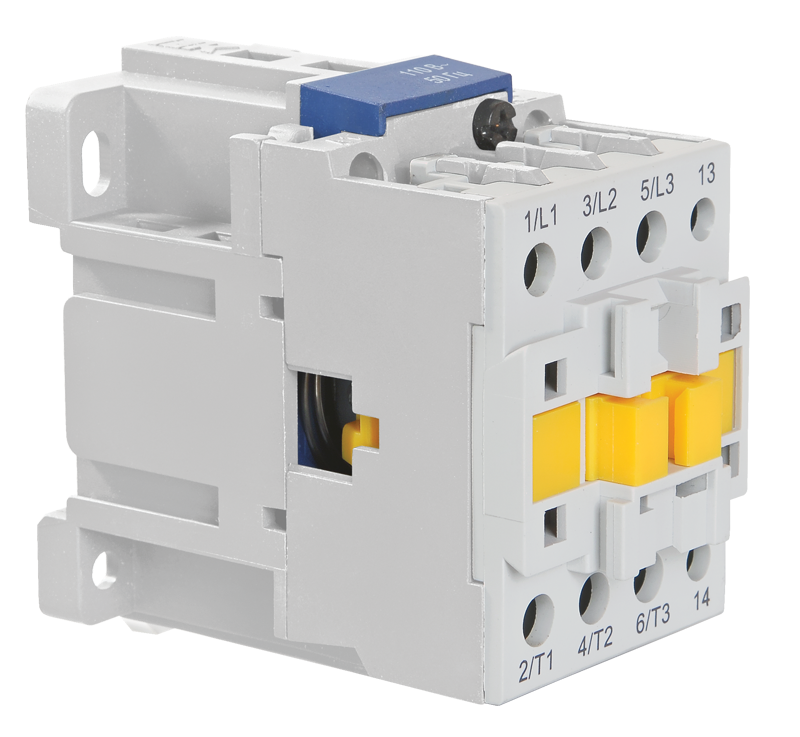

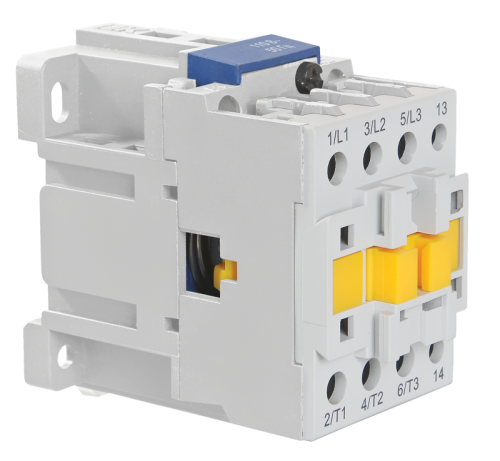

IEK Контактор ПМ12-040151 400В
Контакторы электромагнитные серии ПМ12 на ток нагрузки от 10 до 63А (АС-3) предназначены для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1).
Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов.
Исполнения на ток нагрузки 63 А - две группы (замыкающую и размыкающую).
По своим характеристикам контакторы соответствуют требованиям ГОСТ Р 50030.4.1.
Степень защиты, обеспечиваемая оболочкой контакторов ПМ12-ХХХХ0Х IP00 по ГОСТ 14254, контакторов ПМ12-ХХХХ5Х IP20 по ГОСТ 14254. Климатическое исполнение и категория применения контакторов УХЛ4 по ГОСТ 15150.
Контактор ПМ12 известная марка на рынке.
ПМ12 IEK - соответствие монтажных размеров, серии ПМ12.
Самые лучшие среди производителей ПМ12 эксплуатационные характеристики - коммутационная износостойкость выше в 4 раза.
Технические характеристики
|
Номин напряжение питания цепи управ Us AC 50 Гц: |
400 В |
|
Номин рабочий ток Ie 400 В: |
40 А |
|
Тип подключения вспомогат цепей: |
Винтовое соединение |
|
Номин раб напряжение переменного тока Ue: |
230, 400, 660 В |
|
Номин напряжение изоляции Ui: |
660 В |
|
Номин импульсное напряжение: |
6 кВ |
|
Условный ток короткого замыкания Inc: |
3000 А |
|
Защита от сверхтоков - предохр gG: |
50 А |
|
Момент затяжки: |
2,5 Нм |
|
Диапазоны напряж управления при срабатыв Uc: |
0,85...1,1 |
|
Гибкий кабель без наконечника: |
4...16 мм² |
|
Диапазоны напряж управления при отпускании Uc: |
0,3...0,6 |
|
Жесткий кабель без наконечника: |
10...25 мм² |
|
Комутационная износоуст при АС-3: |
0,8 млн циклов |
|
Мех износостойкость: |
5.0 млн циклов |
|
Степень защиты - IP: |
IP20 |
|
Тип монтажа: |
При помощи винтов, на DIN-рейку |
|
Климатическое исполнение: |
УХЛ4 |
|
Температура эксплуатации: |
-40...+55 °C |
|
Ширина: |
57.0 мм |
|
Высота: |
83.0 мм |
|
Вес: |
0,6 кг |
|
Доп конт - Номин напряжение Un AC: |
< 660 В |
|
Доп конт - Номин напряжение Un DC: |
< 440 В |
|
Доп конт - Номин напряжение изоляции Ui: |
660 В |
|
Доп конт - Ток термической стойкости In: |
10 А |
|
Доп конт - Минимальная вкл способность Umin: |
24 В |
|
Доп конт - Минимальная вкл способность Imin: |
10 мА |
|
Доп конт - Защита от сверхтоков - предохр gG: |
10 А |
|
Доп конт - Макс кратковременная нагрузка: |
100 А |
|
Доп конт - Сопротивление изоляции: |
> 10 мОм |
|
Тип напряжения управления: |
Перемен./постоян. (AC/DC) |
|
Максимальная частота коммутаций: |
1200 циклов в час |
