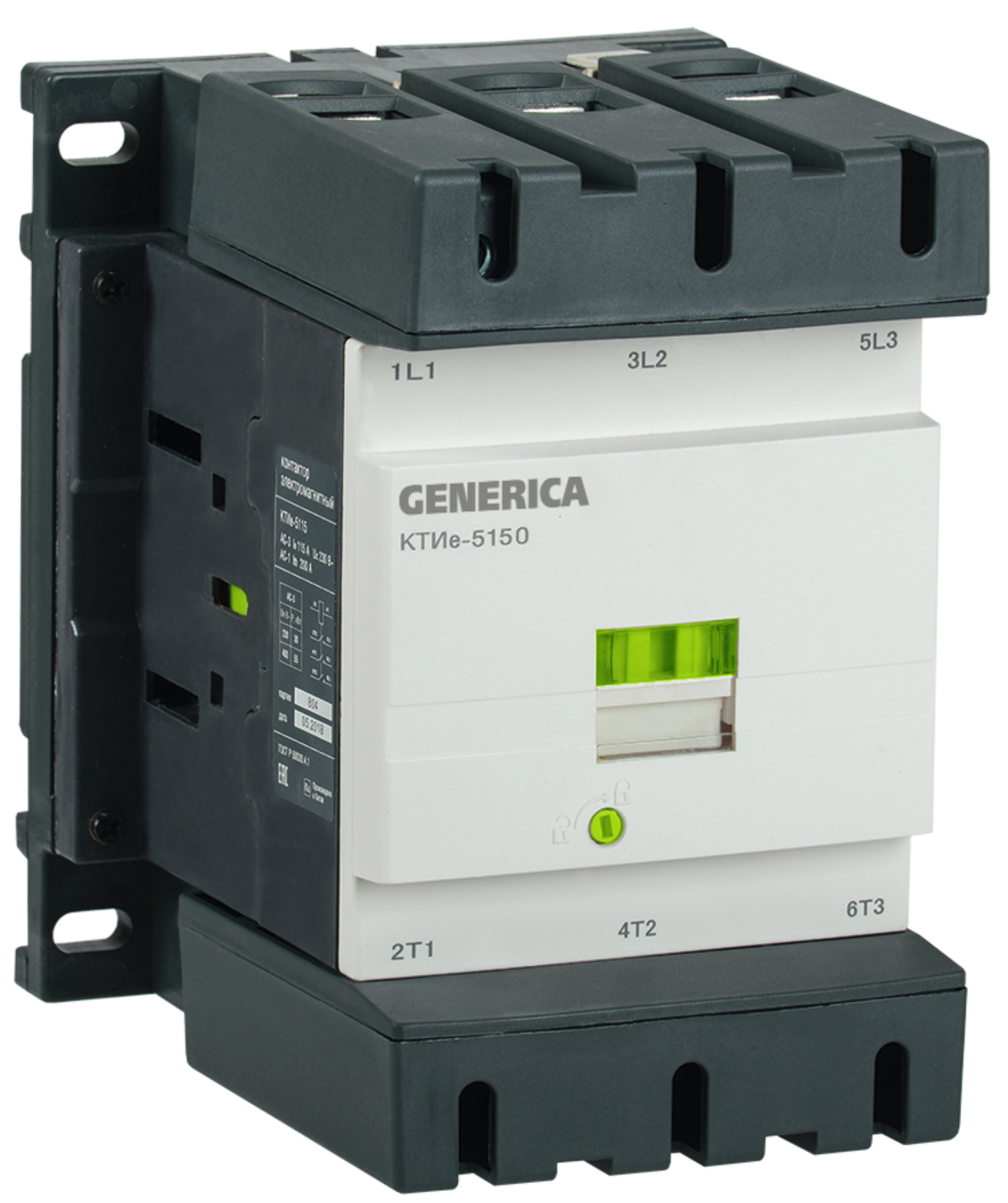

Контактор КТИе-5150 150А 400В/АС3 GENERICA

Номин напряжение питания цепи управ Us AC 50 Гц:

400 В

Номин рабочий ток Ie 400 В:

150 А

Тип подключения вспомогат цепей:

Винтовое соединение

Номин раб напряжение переменного тока Ue:

230…400 В

Номин напряжение изоляции Ui:

1000 В

Номин импульсное напряжение:

8 кВ

Условный тепловой ток Ith при АС-1:

200 А

Номин мощность при AC-3 230 В:

40.0 кВт

Номин мощность при AC-3 400 В:

75.0 кВт

Макс кратковременная нагрузка:

1400 А

Условный ток короткого замыкания Inc:

10000 А

Защита от сверхтоков - предохр gG:

250 А

Мощность рассеяния при Ie АС-3:

13,5 Вт

Мощность рассеяния при Ie АС-1:

24 Вт

Момент затяжки:

6 Нм

Метрический диаметр винта:

8 мм

Диапазоны напряж управления при срабатыв Uc:

0,85…1,1

Гибкий кабель без наконечника:

70…95 мм²

Диапазоны напряж управления при отпускании Uc:

0,3…0,5

Жесткий кабель без наконечника:

70…95 мм²

Время срабатывания при замыкании:

20…35 мс

Время срабатывания при размыкании:

40…75 мс

Комутационная износоуст при АС-3:

0,6 млн циклов

Мех износостойкость:

0.7 млн циклов

Степень защиты - IP:

IP20

Тип монтажа:

Монтажная панель/плата

Климатическое исполнение:

УХЛ3

Температура эксплуатации:

-45…+55 °C

Ширина:

120.0 мм

Высота:

158.0 мм

Тип напряжения управления:

Переменный (AC)

Количество полюсов:

3

Повторно-кратковр режим:

120 циклов оперирования в час

Срок службы, Лет:

15

Гарантийный срок, Лет:

3
