Что такое кабель витая пара DKC и зачем нужна линейка RAM telecom

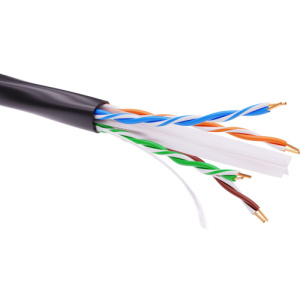

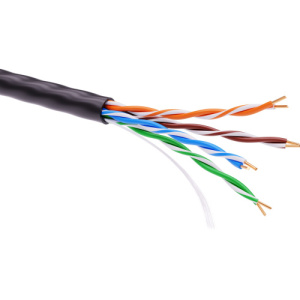

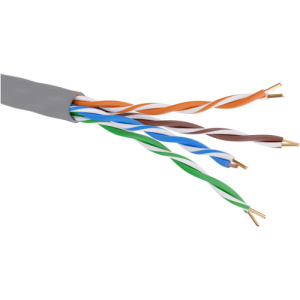

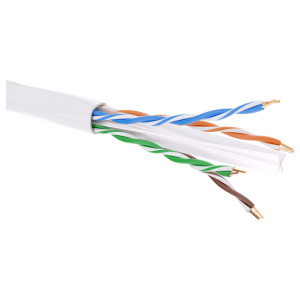

Кабель витая пара DKC — это медный симметричный 4-парный кабель связи для структурированных кабельных систем (СКС) с волновым сопротивлением 100 Ом по ГОСТ Р 54429-2011, выпускаемый АО «ДКС» в составе линейки RAM telecom. От обычного телефонного «лапши» 2 × 0,5 его отличают: повив пар с заданным шагом для подавления внутренних наводок (NEXT), фиксированный калибр медной жилы 24 AWG для Cat 5e и 23 AWG для Cat 6, а также паспорт по ГОСТ Р 54429-2011 на полосу частот, скорость передачи и параметры экранирования. Применяется в горизонтальных и магистральных подсистемах СКС, видеонаблюдении с PoE-питанием, шлейфах систем пожарной безопасности и СОУЭ, наружных трассах между зданиями. Полный каталог витой пары объединяет шесть производителей; данная посадочная посвящена DKC.
RAM telecom — собственная СКС-линейка производства DKC. Полная заводская линейка покрывает категории Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A в исполнениях U/UTP, F/UTP, U/FTP, F/FTP, S/FTP с оболочками от стандартной нг(А)-HF до огнестойкой нг(А)-FRHF и светостабилизированной PE для наружной прокладки. В каталоге СТ-Групп представлены преимущественно Cat 5e и Cat 6 для массовых офисных задач; верхние категории и редкие исполнения привозим под заказ по заводской спецификации DKC.
Как выбрать витую пару DKC под объект
Выбор сводится к четырём осям. Первая — категория передачи: Cat 5e закрывает горизонталь 1 Гбит/с до 100 м (массовый офис, видеонаблюдение, PoE-камеры); Cat 6 даёт запас по полосе до 250 МГц и применяется на проектах с перспективой роста до 10 Гбит/с на ограниченных длинах; Cat 6A берут под 10 Гбит/с на полных 100 м (ЦОД, магистральные кроссы корпоративной сети). Вторая — тип экранирования: U/UTP без экрана подходит для офисной СКС с типовым уровнем электромагнитных помех; F/UTP с общим экраном фольгой — для промышленных объектов, близости к силовым кабелям, серверных стоек; полноэкранные U/FTP, F/FTP, S/FTP — для ЦОД и объектов с критичной ЭМ-обстановкой, обязательно с заземлением экрана по ГОСТ Р 53246-2008.
Третья ось — оболочка под класс пожарной опасности по ГОСТ 31565-2012. Безгалогенная нг(А)-HF (LSZH) — основное внутреннее исполнение DKC для офисных, торговых и общественных зданий с массовым пребыванием людей. Огнестойкая нг(А)-FRHF класса П1б.1.1.2.1 с пределом огнестойкости 180 минут по ГОСТ IEC 60331-23 — обязательное исполнение для шлейфов пожарной сигнализации, СОУЭ, ОПС и других огнестойких кабельных линий (ОКЛ) по ФЗ-123. Светостабилизированный PE — только для наружных трасс между зданиями; во внутренних помещениях PE по нормативам пожарной безопасности не применяется. Четвёртая ось — тип изделия: чистый кабель с артикуляцией RN[категория][экран][оболочка][цвет] для классического монтажа в коробах, лотках и пустотах; гофрированная электротруба ПНД (7EU) или ПВХ (9EU) диаметром 16 мм со встроенным кабелем 5EU/UTP нг(А)-HF — готовое изделие для скрытой прокладки в штробах, бетонных стяжках и монолитных конструкциях.
Позиционирование линейки DKC в каталоге СТ-Групп
В разделе «Витая пара» каталога СТ-Групп представлены 6 производителей: DKC, EuroLAN, Hyperline, ITK, Legrand, SPL. DKC — российская производственная компания с собственными фабриками в Твери и Новосибирске. Производство подтверждено «Свидетельством об одобрении» Российского морского регистра судоходства, полным пакетом сертификатов соответствия ТР ТС 004/2011 и пожарной безопасности по ГОСТ 31565-2012. Линейку рекомендуем для проектов с приёмочной комиссией, проверяющей статус отечественного производителя (закупки по 44-ФЗ с требованием российского происхождения), для огнестойких кабельных линий по ФЗ-123 (нг(А)-FRHF собственного производства DKC), а также для скрытой прокладки в стяжке через готовые электротрубы 7EU / 9EU. Прочие пять брендов раскрыты на смежных посадочных раздела «Витая пара».
Технические параметры линейки RAM telecom
Краткая сводная таблица по верхним 6 параметрам, по которым делается технический выбор. Полный datasheet с пер-категорными значениями NEXT, ACR-F, Return Loss, затухания и температурного диапазона — в карточках конкретных артикулов и в заводских паспортах DKC.

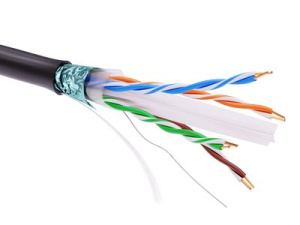

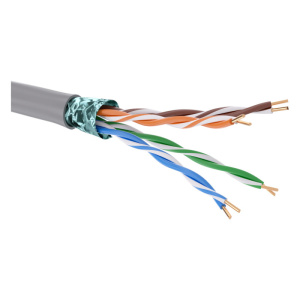

| Параметр | Значение для линейки RAM telecom |
|---|---|
| Категория передачи | Cat 5e (полоса 100 МГц, до 1 Гбит/с), Cat 6 (250 МГц, до 1 Гбит/с с запасом), Cat 6A (500 МГц, до 10 Гбит/с на 100 м); Cat 7 и Cat 7A — по заводской спецификации DKC |
| Кол-во пар | 4 пары (стандарт горизонтальной подсистемы СКС по ГОСТ Р 53246-2008); 2-парные исполнения единично, под заказ по заводской спецификации DKC |
| Тип экрана | U/UTP (без экрана), F/UTP (общий экран фольгой), U/FTP (фольга на каждой паре), F/FTP (фольга на парах + общий экран), S/FTP (оплётка + фольга на парах) |
| AWG жилы | 24 AWG для Cat 5e, 23 AWG для Cat 6 и Cat 6A |
| Импеданс (волновое сопротивление) | 100 Ом ±15% по ГОСТ Р 54429-2011 — общее требование к 4-парным кабелям СКС, одинаково для всех категорий |
| Оболочка (класс пожарной опасности по ГОСТ 31565-2012) | нг(А)-HF (LSZH, для внутренней прокладки), нг(А)-LS, нг(А)-LSLTx, нг(А)-FRHF (огнестойкая, ПО-1, 180 минут по ГОСТ IEC 60331-23 — для ОКЛ систем пожарной безопасности по ФЗ-123), PE светостабилизированный (только наружная прокладка) |
Что важно учитывать при чтении таблицы
Все жилы RAM telecom — одножильная медь BC (solid bare copper); алюминия с медным покрытием (CCA) в линейке DKC нет. Это важно для шлейфов с активным PoE-питанием и для тендеров, где CCA отдельно запрещён условиями ТЗ.
В линейке DKC два структурно разных типа изделий: чистый кабель витая пара (артикулы вида RN5E* / RN6*) — для монтажа в кабель-каналах, лотках, фальшполах и пустотах перекрытий; готовая электротруба со встроенным кабелем (артикулы 7EU* в ПНД и 9EU* в ПВХ, диаметр 16 мм, длина 25, 50 или 100 м, кабель внутри — 5EU/UTP нг(А)-HF) — для скрытой прокладки в штробах, бетонных стяжках и монолите. Электротрубы сокращают время монтажа и исключают повреждение кабеля при протяжке. Класс пожарной опасности оболочки уточняйте по конкретному артикулу в карточке товара или в заводском паспорте, который мы прилагаем к поставке.
Применение и нормативная база
Кабель витая пара DKC закрывает четыре B2B-направления СКС, под каждое — своя группа стандартов.
Применение
Корпоративные офисные СКС. Горизонтальные подсистемы Cat 5e и Cat 6 в безгалогенной нг(А)-HF — основной сценарий применения DKC. Поэтажная разводка от телекоммуникационного шкафа до рабочего места.
Промышленные объекты и ЦОД. Магистрали и горизонталь Cat 6A с экранированием F/UTP или S/FTP — для зон с электромагнитными помехами и близостью силовых кабелей. Экран заземляется по ГОСТ Р 53246-2008.
Системы пожарной безопасности и СОУЭ. Огнестойкие линии нг(А)-FRHF для шлейфов пожарной сигнализации, систем оповещения и управления эвакуацией, охранно-пожарной сигнализации, питания дымоудаления. Профильное применение DKC, где сходятся собственное огнестойкое исполнение и нормативная база ФЗ-123. Класс пожарной опасности П1б.1.1.2.1 по ГОСТ 31565-2012 и предел огнестойкости ПО-1 (180 минут) по ГОСТ IEC 60331-23 проверяются при сдаче технадзору.
Видеонаблюдение и PoE. Cat 5e и Cat 6 для IP-камер с питанием по PoE; для уличных камер и наружных трасс — кабель в светостабилизированном PE. По ГОСТ 31565-2012 светостабилизированный PE отнесён к классу пожарной опасности О1.8.2.5.4 и предназначен для наружной прокладки; для внутренних трасс применяются безгалогенные нг(А)-HF, нг(А)-LSLTx или огнестойкие нг(А)-FRHF. Выбор PE для прокладки внутри помещений — типовая ошибка проектирования, которую тендерный отдел СТ-Групп проверяет на этапе аудита ТЗ.
Скрытая прокладка через электротрубы 7EU / 9EU. Готовое изделие «гофра плюс встроенный кабель» — для штробы несущих стен, бетонных стяжек, монолита и гипсокартона. Электротруба попадает на объект к моменту устройства стяжки, вне зоны строительных работ — основной выбор монтажных бригад для скрытой прокладки в монолите.
Наружные трассы между зданиями. Светостабилизированный PE для воздушных линий и кабельной канализации между корпусами офисных центров, производств и кампусов.
Нормативная база
Три группы: СКС-стандарты, пожарная безопасность, федеральное регулирование.
Стандарты СКС. ГОСТ Р 53246-2008 — проектирование основных узлов; ГОСТ Р 53245-2008 — монтаж и методы испытания; ГОСТ Р 54429-2011 — симметричные кабели связи для цифровых систем передачи (4-парные для СКС до 1000 МГц, базируется на ISO/IEC 11801). Новая серия «Слаботочные системы. Кабельные системы» (ГОСТ Р 56556-2015, 58241-2018, 58747-2019) дополняет, но не отменяет 53245 / 53246; DKC в заводских datasheet'ах ссылается на них как на основные.
Стандарты пожарной безопасности. ГОСТ 31565-2012 — классификация по классу пожарной опасности (от О1.8.2.5.4 для наружного PE до П1б.1.1.2.1 для огнестойкого нг(А)-FRHF); ГОСТ IEC 60331-23 — сохранение работоспособности при пламени; ГОСТ IEC 60332-1-2 и 60332-2-2 — нераспространение горения; ГОСТ IEC 60754-1 / -2 — газы при горении (ПКА 1); ГОСТ IEC 61034-2 — низкое дымообразование (ПД 1).
Регулирование федерального уровня. Федеральный закон от 22.07.2008 № 123-ФЗ устанавливает требования к огнестойким кабельным линиям систем противопожарной защиты. СП 6.13130.2013 — электрооборудование систем противопожарной защиты; СП 484.1311500.2020 — пожарная сигнализация. ТР ТС 004/2011 — обязательная сертификация низковольтного оборудования для обращения в ЕАЭС.
DKC оформляет полный пакет: сертификат соответствия ТР ТС 004/2011, сертификат пожарной безопасности по ГОСТ 31565-2012 с указанием класса, протоколы испытаний по ГОСТ IEC 60331-23 для огнестойких исполнений, свидетельство об одобрении Российского морского регистра судоходства. СТ-Групп получает заводские паспорта на каждую партию и передаёт их вместе с поставкой. Полный реестр сертификатов DKC и каталог DKC RAM telecom опубликованы на сайте производителя.
Условия проектных поставок DKC RAM telecom
DKC — российский производитель (Тверь, Новосибирск); для тендерного сегмента это предсказуемые сроки производства и прямая ГОСТ-сертификация под закупки отечественной продукции. Условия проектных поставок RAM telecom под объекты в Казани:
Регистрация объекта, фиксация цены, резерв позиций. Через сертифицированных партнёров DKC регистрируем объект у производителя — это даёт проектную скидку, удержание выбранных позиций за вашим проектом и приоритет проектных условий над оптовыми. Цена в спецификации не сдвигается до зафиксированной даты отгрузки. Подобранные артикулы удерживаем в резерве вендора — критично для огнестойких нг(А)-FRHF и электротруб 7EU / 9EU 100 м, где позиция нишевая.
Пакет тендерной документации 44-ФЗ / 223-ФЗ. Сертификат соответствия ТР ТС 004/2011, сертификат пожарной безопасности по ГОСТ 31565-2012 с конкретным классом, протоколы по ГОСТ IEC 60331-23, свидетельство Российского морского регистра (по запросу), заводские паспорта качества с привязкой партии к артикулу, авторизационное письмо вендора (MAF). Тендерный отдел переводит формулировки ТЗ в номенклатуру по действующим стандартам — снижает риск отказа технадзора по «Форме 2».
Поставка и наличие. Линейка RAM telecom доступна со склада в Казани и под заказ в любом объёме. Базовые Cat 5e и Cat 6 U/UTP нг(А)-HF — массовый сток. Огнестойкие нг(А)-FRHF, верхние категории 6A / 7 / 7A, электротрубы 100 м и наружные PE — под заказ по заводской спецификации. Тара: бухты 100 м, коробки 305 м с центральным извлечением, катушки 305 м, электротрубы — бухтами 25, 50 или 100 м с защитной обрешёткой при отправке в регионы.
Системная гарантия 25 лет. Оформляется при сертифицированном монтаже и пакете документов: кабельный журнал, протоколы тестирования сертифицированным прибором (Fluke или аналог), паспорт СКС. Без пакета — только компонентная гарантия.
Отправьте спецификацию или ТЗ менеджеру отдела продаж — получите КП с подобранным исполнением DKC RAM telecom, расчётом под объект, регистрацией проекта у вендора и пакетом документов под 44-ФЗ / 223-ФЗ. Общеупотребимые требования из ТЗ тендерный отдел переведёт в номенклатуру по действующим стандартам.
Материал проверен руководителем инженерного отдела СТ-Групп: страница руководителя инженерного отдела.
Часто задаваемые вопросы
Преимущественно Cat 5e и Cat 6 в U/UTP и F/UTP. Полная заводская линейка RAM telecom включает также Cat 6A, Cat 7 и Cat 7A; верхние категории, огнестойкие нг(А)-FRHF и электротрубы 7EU/9EU 100 м — под заказ.
нг(А)-FRHF — огнестойкая безгалогенная оболочка для огнестойких кабельных линий по Федеральному закону № 123-ФЗ. Кабель сохраняет работоспособность при пламени по ГОСТ IEC 60331-23 (для DKC — ПО-1, 180 минут), класс пожарной опасности П1б.1.1.2.1 по ГОСТ 31565-2012. Применяется для шлейфов пожарной сигнализации, систем оповещения и эвакуации, питания дымоудаления. Замена нг(А)-FRHF на обычное нг(А)-HF в подсистемах противопожарной защиты — основание для отказа технадзора в приёмке.
Нет. Светостабилизированный PE — только для наружной прокладки между зданиями; класс пожарной опасности О1.8.2.5.4 по ГОСТ 31565-2012. Для внутренних трасс применяются нг(А)-HF и нг(А)-LSLTx, в подсистемах противопожарной защиты — нг(А)-FRHF. Выбор PE для прокладки внутри помещения — частая проектная ошибка.
Электротрубы 7EU (ПНД) и 9EU (ПВХ) — гофрированные трубы диаметром 16 мм с проложенным внутри кабелем категории 5E U/UTP в нг(А)-HF. Готовое изделие для скрытой прокладки в штробах, стяжках, монолите. Длина 25, 50 или 100 м. По смете заменяет три позиции «кабель + гофра + протяжка» одной.
Обычно: сертификат соответствия ТР ТС 004/2011, сертификат пожарной безопасности по ГОСТ 31565-2012 с указанием класса, протоколы испытаний по ГОСТ IEC 60331-23 для огнестойких линий, свидетельство Российского морского регистра — по объекту. СТ-Групп выдаёт пакет под запрос: заводские паспорта с привязкой партии к артикулу, авторизационное письмо вендора (MAF) и переведённую тендерным отделом «Форму 2» в номенклатуру по действующим стандартам.
