Кабель витая пара Hyperline

Что такое витая пара Hyperline и зачем она нужна

Витая пара Hyperline — это линейка кабелей для структурированных кабельных систем (СКС) и локальных сетей: от неэкранированного U/UTP категории 5e до экранированного F/UTP и многопарных телефонных и магистральных кабелей категорий 3 и 5. Кабель выпускается с медной жилой 23–26 AWG, в одножильном (solid) и многопроволочном (patch) исполнении, с оболочками PVC нг(А)-LS, безгалогенной LSZH нг(А)-HF и PE для наружной прокладки; параметры рассчитаны под классы передачи D, E и EA по ISO/IEC 11801 и ANSI/TIA-568. От бытового «интернет-кабеля» и от омеднённого алюминия (CCA) её отличают три вещи: настоящая медная жила (нужна для PoE и для соответствия профильному ГОСТ Р 54429), нормированное исполнение оболочки под требования пожарной безопасности объекта и заявленное соответствие параметрам категории. На практике это кабель, по которому проектируют офисную сеть, питают IP-камеры и точки доступа, прокладывают трассы между зданиями и разводят телефонию.

Линейка витой пары Hyperline охватывает сразу два класса кабеля: 4-парную горизонталь СКС (Cat 5e и Cat 6 под рабочие места, СКУД, IP-телефонию и видеонаблюдение) и многопарные кабели Cat 3 и Cat 5 (8, 10, 24, 100 пар) для телефонии и магистральной подводки. Эта широта важна для двух ролей сразу. Инженер-проектировщик подбирает позицию по категории, типу экрана, классу передачи, сечению медной жилы и исполнению оболочки под конкретный объект. Закупщик и тендерный специалист видят полную номенклатуру бренда — весь раздел витой пары доступен с сертификатами и декларациями соответствия под пакет документов 44-ФЗ и 223-ФЗ.

Важно: широкая линейка — это разные классы кабеля

Витую пару Hyperline нельзя выбирать по принципу «любой кабель подойдёт для гигабитной сети». Многопарные кабели Cat 3 и Cat 5 на 8–100 пар — это телефония, кроссовое хозяйство, оповещение и магистральная (структурная) подводка, а не 4-парная горизонталь под 1000BASE-T. Четырёхпарные Cat 5e и Cat 6 — наоборот, горизонтальная подсистема ЛВС. Если перепутать классы и заложить в гигабитную горизонталь многопарный Cat 3, линия не выйдет на проектную скорость: это не та категория и не та конструкция. Дальше — как выбрать исполнение под задачу, какие параметры смотреть в таблице и какие нормативы это закрепляют.

Как выбрать витую пару Hyperline под задачу

Выбор позиции опирается на четыре оси. Их удобно проходить по порядку: сначала определяете категорию и класс передачи под нужную скорость, затем — нужен ли экран, дальше — тип жилы под способ монтажа, и в конце — исполнение оболочки под условия объекта.

По категории и классу передачи. Категория задаёт полосу частот и предельную скорость канала. Cat 5e (класс D, полоса 100 МГц) держит 1 Гбит/с на длине до 100 м — это рабочая лошадка офисной горизонтали. Cat 6 (класс E, 250 МГц) даёт запас по помехозащищённости и поднимает 10 Гбит/с на сокращённой длине, Cat 6A (класс EA, 500 МГц) — 10 Гбит/с на полные 100 м. Многопарные Cat 3 (16 МГц) и Cat 5 — отдельная история: их берут под телефонию и магистраль, а не под гигабитную сеть.

По типу экрана. Неэкранированный U/UTP легче, дешевле и проще в монтаже — он закрывает большинство офисных трасс. Экранированный F/UTP добавляет общий экран из фольги против электромагнитных наводок и нужен там, где кабель идёт рядом с силовыми линиями или по промышленному объекту. Экран обязательно заземляют: без заземления он не работает и может ухудшить параметры линии.

По типу жилы. Одножильная (solid) жила — для стационарной горизонтальной разводки, она терминируется в IDC-контакты розеток и патч-панелей. Многопроволочная (patch, stranded) — для гибких коммутационных шнуров под разъём RJ-45. Путать нельзя: solid в шнуре ломается на изгибе, а stranded в розетке даёт ненадёжный контакт.

По оболочке и способу прокладки. Для внутренней прокладки берут PVC нг(А)-LS или безгалогенную LSZH нг(А)-HF; для наружных трасс между зданиями — PE-исполнение с UV-стойкой оболочкой, а при подвесе или прокладке в грунте — бронированное PE/PE со стальной лентой. Внутренний PVC- или LSZH-кабель на улице ставить нельзя — оболочка деградирует от ультрафиолета и влаги.

Как читается система маркировки Hyperline

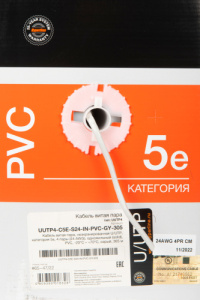

Артикул Hyperline собирается из понятных блоков и помогает прочитать конструкцию без открытия карточки: тип экрана (UUTP, FUTP, SFTP) → число пар → категория (C5E, C6) → тип и сечение жилы (S24 — solid 24 AWG, P24 — patch) → место прокладки (IN внутренний, OUT наружный) → оболочка (PVC, LSZH, PE). Обозначение вида «U/UTP, 4 пары, Cat 5e, S24, IN, LSZH» читается как неэкранированный 4-парный кабель категории 5e с одножильной медью 24 AWG для внутренней прокладки в безгалогенной оболочке.

Представленные бренды и их позиционирование

Hyperline — бренд решений для структурированных кабельных систем (СКС) и пассивной IT-инфраструктуры. Сильная сторона бренда — нормативная база: системная гарантия до 25 лет на сертифицированную инсталляцию; кабель Hyperline UUTP / FUTP / IN-LSZH соответствует параметрам категории по ANSI/TIA-568.2-D, ISO/IEC 11801 и профильному ГОСТ Р 54429. Это делает его удобным выбором для проектов с тендерным сопровождением 44-ФЗ / 223-ФЗ, где приёмочная комиссия проверяет соответствие характеристик документации.

Витая пара Hyperline — основная линейка этой страницы. Соседние бренды по тому же свойству «Производитель» — витая пара ITK (массовая серия LC1 / LC3 со склада), EuroLAN (нишевые исполнения под особые условия среды), а также DKC, Legrand и SPL — приведены в смежных разделах по производителю и служат ориентиром при подборе аналога «или эквивалент» под спецификацию.

Характеристики и конструкция витой пары Hyperline

Таблица сводит шесть параметров, по которым принимают решение о выборе. Полные характеристики конкретной позиции (диаметр жилы в мм, температурный диапазон серии, погонные параметры) — в карточках товаров; для тендера точные значения подтверждаются заводским паспортом.

Что важно учитывать при чтении таблицы

Три параметра решают дело чаще остального. Материал жилы — это «да/нет» для PoE и для тендера: медь обязательна, омеднённый алюминий PoE не питает и не проходит по ГОСТ Р 54429, поэтому при подборе аналога «или эквивалент» материал проверяют в первую очередь. Категория и число пар работают в паре: «10 пар Cat 3» и «4 пары Cat 6» решают совершенно разные задачи — телефонную магистраль и гигабитную горизонталь соответственно. Исполнение оболочки выбирают не «лучше/хуже», а по объекту: LSZH нг(А)-HF — безгалогенная, для зданий с массовым пребыванием людей; PVC нг(А)-LS не распространяет горение, но галогенсодержащая. Это разные показатели по требованиям пожарной безопасности, а не градации качества.

Применение и нормативная база

Исполнение витой пары Hyperline под проект определяется типом объекта, задачей участка и нормативными требованиями к системе. Ниже — типовые объекты, на которых работает кабель Hyperline, и стандарты, по которым закупщик и проектировщик сверяют выбор. Критерии выбора по осям (категория, экран, тип жилы, оболочка) разобраны выше в разделе «как выбрать» — здесь показано, какой слой инфраструктуры на каком объекте закрывает каждое исполнение.

Применение

Кабель витая пара Hyperline идёт на разные классы объектов, и под каждый класс — своё исполнение.

• Офисы, бизнес-центры, ЦОД — горизонтальная подсистема СКС и ЛВС. На рабочие места, СКУД, IP-телефонию и видеонаблюдение прокладывают 4-парный кабель категории 5e или 6 с одножильной (solid) медной жилой. Внутри здания идут исполнения с ПВХ-оболочкой нг(А)-LS или безгалогенной LSZH нг(А)-HF, бухтами стандартных длин. Это самый массовый слой — горизонталь от этажного коммутатора до розетки рабочего места.
• IP-видеонаблюдение и Wi-Fi-инфраструктура — PoE-питание устройств. На объектах, где IP-камеры и точки доступа питаются по тому же кабелю, что несёт данные, в спецификацию идёт одножильный медный кабель Hyperline категории 5e или 6. Здесь решает материал жилы — критерий разобран в разделе выбора; для объекта важно, что под PoE закладывают именно медное исполнение, а не омеднённый алюминий.
• Производственные цеха и объекты со смешанными трассами — экранированное исполнение. Там, где слаботочная трасса проходит по промышленному объекту в общем коробе или лотке с силовой разводкой, в проект закладывают экранированный F/UTP. Объект диктует исполнение: для цеха, котельной, насосной или технического этажа с насыщенной электрикой берут экранированную витую пару, тогда как чистая офисная трасса обходится неэкранированным U/UTP. Требование к заземлению экрана и условия, когда экран действительно нужен, описаны в разделе «как выбрать».

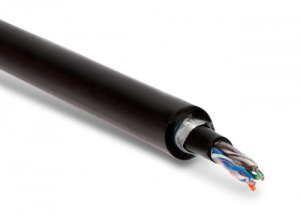

• Трассы между корпусами и уличные сегменты — наружное исполнение. Для участка, который выходит за пределы отапливаемого здания — переход между корпусами кампуса, связь с отдельно стоящей проходной или модульным зданием, спуск к уличной камере — предназначен outdoor-кабель Hyperline в полиэтиленовой (PE) оболочке; для воздушного подвеса между опорами или прокладки в грунте — бронированное исполнение PE/PE со стальной лентой. Почему внутренний кабель на улицу не идёт — в разделе выбора по оболочке; на уровне объекта правило простое: уличный сегмент трассы проектируют отдельной outdoor-позицией.

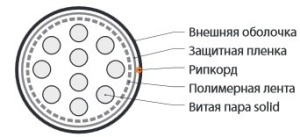

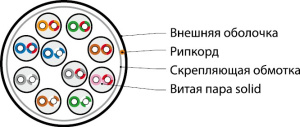

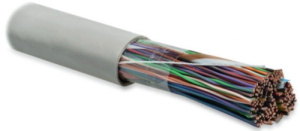

• АТС, кроссовые узлы и магистральная подводка — многопарные кабели. Многопарные кабели категорий 3 и 5 (на 8, 10, 24 и 100 пар) идут на телефонные линии, кроссовое хозяйство, системы оповещения и структурную (магистральную) подводку между этажными узлами. Это не кабель для гигабитной горизонтали: под скоростную сеть на рабочем месте нужна 4-парная витая пара категории 5e или выше, а многопарный кабель закрывает телефонию и магистраль.
• Социальные объекты и пути эвакуации — безгалогенное исполнение. На детских и медицинских учреждениях, в торговых центрах, на путях эвакуации и других объектах с массовым пребыванием людей слаботочные линии проектируют на безгалогенной оболочке LSZH нг(А)-HF. Что именно даёт это исполнение и чем нг(А)-HF отличается от нг(А)-LS — в разделе «нормативная база» ниже; на уровне объекта класс пожарной опасности здания прямо задаёт исполнение оболочки кабеля.

Если класс объекта или задача участка не очевидны, инженеры СТ-Групп помогают сопоставить позицию Hyperline с условиями системы — чтобы под брендовую строку в спецификацию не попал кабель не того класса.

Нормативная база

Выбор исполнения витой пары Hyperline опирается на действующую нормативную базу — это важно и для проектирования, и для прохождения входного контроля на объекте.

• Электрические параметры и категории. Требования к симметричному кабелю связи закреплены в ГОСТ Р 54429; международные классы передачи D, E и EA (для категорий 5e, 6 и 6A) описаны в ISO/IEC 11801, а компонентные параметры категорий — в ANSI/TIA-568. Соответствие этим стандартам означает соответствие электрическим параметрам категории, а не готовый сертификат на смонтированную СКС.
• Пожарное исполнение оболочки. Классификацию кабельных изделий по пожарной безопасности задаёт действующий ГОСТ 31565-2012. Именно он определяет, чем отличаются исполнения нг(А)-LS и нг(А)-HF: оба не распространяют горение, но безгалогенная LSZH нг(А)-HF дополнительно даёт пониженное дымо- и газовыделение. Это разные показатели под разные требования объекта, а не «лучше или хуже». Пожарная нормировка относится к оболочке, а не к параметрам передачи данных.
• Проектирование и монтаж СКС. Общие технические требования к структурированным кабельным системам на базе витой пары закреплены в актуальной редакции ГОСТ Р 53246-2025 «Информационные технологии. Системы кабельные структурированные» (заменил редакцию 2008 года). Методы испытаний узлов СКС описывает ГОСТ Р 53245-2008 (методы испытаний СКС). Эти стандарты задают рамку проектирования и приёмки кабельной системы, а конкретные требования к пожарному исполнению оболочки берут опосредованно — через ссылку на ГОСТ 31565-2012 и проектную документацию.
• Подтверждение соответствия. Электробезопасность и пожарная безопасность кабельной продукции подтверждаются декларацией и сертификатом соответствия техническому регламенту Таможенного союза. Конкретный документ зависит от исполнения и партии — мы предоставляем действующие документы под поставку.

Точные числовые характеристики конкретного исполнения (диаметр жилы, температурный диапазон, волновое сопротивление, затухание) для проекта и тендера запрашиваются из заводского паспорта Hyperline — менеджер приложит datasheet к расчёту. Актуальные даташиты доступны в каталоге витой пары Hyperline.

Условия проектных поставок витой пары Hyperline

Витая пара Hyperline доступна со склада в Казани и под заказ в любом объёме. Кабель отпускается привычными форматами — бухтами и катушками стандартных длин (100, 305 и 500 м) и на отрез под нужный метраж; для проектных поставок нужный объём резервируется под объект. Бухты и катушки консолидируем в одну отгрузку и подаём партиями под этапы монтажа, чтобы материал не лежал без присмотра на площадке. В регионы кабель уходит на паллетах с жёсткой обрешёткой — так геометрия пар и целостность оболочки сохраняются в пути.

Для проектов мы регистрируем объект у производителя и фиксируем цену спецификации на срок поставки, поэтому проектные условия идут в приоритете над типовыми оптовыми: нужные позиции удерживаются в резерве вендора под ваш объект, и заявку не перебьют до согласованной даты отгрузки. На запрос готовим персональный расчёт под организацию и проект — без привязки к стандартным коммерческим шаблонам.

Под закупки по 44-ФЗ и 223-ФЗ тендерный отдел переводит ТЗ заказчика в нормативную номенклатуру, проверяет спецификацию на непротиворечивость (сочетаются ли категория, экран и оболочка между собой и с условиями объекта) и готовит полный пакет документов: декларации и сертификаты соответствия, паспорта качества на партию, авторизационные письма вендора и закрывающие документы под формы КС-2 и КС-3. Если в техзадании позиция идёт с пометкой «или эквивалент», мы подбираем аналог под спецификацию из вендорского портфеля с подтверждением характеристик — частая боль при ушедших западных брендах.

Отправьте спецификацию, кабельный журнал или ТЗ менеджеру отдела продаж — вы получите коммерческое предложение с подбором исполнения под задачу, аналогами под спецификацию и полным пакетом документов под тендер 44-ФЗ или 223-ФЗ.
