Что такое витая пара Legrand и зачем она нужна

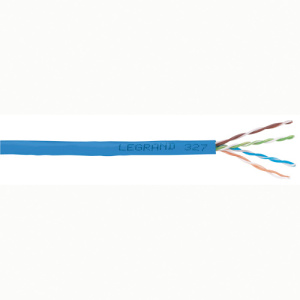

Витая пара Legrand — это медный одножильный 4-парный кабель связи структурированной кабельной системы LCS3 с волновым сопротивлением 100 Ом и безгалогенной оболочкой LSZH, рассчитанный на горизонтальную разводку локальных сетей. От обычного абонентского патч-корда её отличает: жёсткая медная жила (solid) для стационарной прокладки в кабельных каналах и лотках, а не гибкая многопроволочная; нормированная конструкция витка под класс передачи по ISO/IEC 11801; принадлежность к фирменной системе LCS3 с единым набором компонентов тракта и системной гарантией производителя. Такой кабель прокладывают от телекоммуникационного шкафа этажа до розеток рабочих мест — это «горизонтальная подсистема» офисного или коммерческого здания. Смотрите весь кабель витая пара (раздел), если требуется не только бренд Legrand.
В разделе представлены позиции двух категорий передачи — 5e и 6 — в неэкранированном исполнении U/UTP, все с оболочкой LSZH и в фасовке бухтами по 305 м под групповую прокладку. Этого набора достаточно, чтобы закрыть и проектировщику СКС, и отделу снабжения типовую горизонтальную разводку LAN: категория 5e отрабатывает сети до 1 Гбит/с с питанием по PoE, категория 6 добавляет запас по полосе частот и поддержку коротких 10-гигабитных трасс. Если на объекте нужны экранированные конструкции (F/UTP, S/FTP) или категории выше 6, их подбирают отдельно — на этом разделе таких исполнений нет.
Как выбрать витую пару Legrand: категория, исполнение, оболочка
Выбор внутри линейки Legrand на этом разделе сводится к одному ключевому решению — категория 5e или 6, — и двум проверкам, которые закрывают типовые ошибки проекта. Ниже разобраны обе оси и подводные камни, на которых спотыкается смета.
Категория 5e или 6
Категория 5e — это медная жила AWG 24 (диаметр около 5,1 мм), класс D по ISO/IEC 11801 и пропускная способность сетей до 1 Гбит/с (1000BASE-T). Этого достаточно для большинства офисных рабочих мест, IP-телефонии и СКУД, где задача — стабильный гигабит и питание устройств по PoE. Категория 6 — жила AWG 23 (диаметр около 6,2 мм), класс E по ISO/IEC 11801, более широкая полоса частот и поддержка 10-гигабитных сегментов на коротких трассах. Её берут там, где закладывают запас на будущее или нужен 10GBASE-T на ограниченной длине.
Главная ошибка выбора категории — попытка закрыть 10-гигабитную линию категорией 6 на полной длине 100 м. По ISO/IEC 11801 категория 6 держит 10GBASE-T только до 55 м; для полной длины канала под 10 Гбит/с нужна витая пара Cat 6A для 10G, которой на этом разделе нет. Если в проекте есть участки 10G длиннее 55 м, это закладывают отдельной позицией. Обратная логика тоже работает на бюджет: если объекту достаточно 1 Гбит/с, категория 5e закрывает требование без переплаты за запас полосы категории 6.
Исполнение U/UTP и оболочка LSZH
Все профильные позиции раздела — неэкранированное исполнение U/UTP. Это рабочий выбор для типовой офисной среды без сильных электромагнитных помех. Если же техническое задание прямо требует экран (F/UTP, S/FTP) для участков рядом с силовыми кабелями или промышленным оборудованием, неэкранированный U/UTP под такое требование не подойдёт — нужен экранированный кабель, который подбирают отдельно.
Оболочка у всех позиций — LSZH, безгалогенная, с пониженным дымовыделением. Её закладывают для прокладки внутри зданий, где важны пожарная безопасность и видимость на путях эвакуации: при горении LSZH не выделяет галогенов и даёт меньше дыма, чем поливинилхлорид. Важная оговорка для тендеров: на карточках Legrand класс пожарной реакции задан по европейской системе — Euroclass Dca (EN 50575), и он не является автоматическим эквивалентом российского индекса нг(А)-LS по ГОСТ 31565-2012. Подробнее это разобрано в разделе о нормативной базе ниже.
Третья проверка — материал жилы
Отдельно стоит проверять материал жилы при подборе аналогов: у Legrand жила всегда медная (solid). Распространённая подмена под видом дешёвого эквивалента — омеднённый алюминий (CCA). Внешне позиция похожа, но теряет заявленное сопротивление 100 Ом и дальность линии, не держит бюджет PoE и не проходит сертификацию по ГОСТ Р 54429-2011. Для проектных и тендерных поставок CCA-кабель некомплаентен — это критерий отбраковки на входном контроле.
Характеристики витой пары Legrand
В таблице — ключевые параметры профильных позиций раздела по подтверждённым карточкам Legrand. Полная спецификация по каждой позиции (NEXT, Return Loss, задержки, цвет оболочки) приводится в карточках конкретных товаров.
| Параметр | Значение на разделе |
|---|---|
| Категория передачи | Cat 5e (класс D по ISO/IEC 11801) / Cat 6 (класс E) |
| Конструкция | U/UTP — неэкранированная, 4 пары |
| Материал жилы | Медь, одножильная (solid); сопротивление 100 Ом |
| Сечение жилы (AWG) | AWG 24 — Cat 5e (≈5,1 мм) / AWG 23 — Cat 6 (≈6,2 мм) |
| Оболочка (класс пожарной реакции) | LSZH, безгалогенная; класс Euroclass Dca по EN 50575 (EU CPR) |
| Применение и фасовка | Горизонтальная подсистема СКС, LAN до 1 Гбит/с (Cat 6 — 10GBASE-T до 55 м); бухта 305 м |
Что важно учитывать при чтении таблицы
Полоса частот категории — это требование класса по ISO/IEC 11801 (класс D для 5e, класс E для 6), а не цифра с карточки Legrand: производитель указывает класс соответствия, а конкретные мегагерцы определены самим стандартом. Температурный диапазон эксплуатации смонтированного кабеля — −20…+60 °C, монтаж выполняют при 0…+50 °C, чтобы не повредить оболочку на холоде. Поддержка PoE различается по категориям: Cat 5e рассчитана на PoE, Cat 6 — на PoE++ по стандарту 802.3bt для камер и точек доступа с повышенным энергопотреблением. Класс пожарной реакции Euroclass Dca из последней строки относится к европейской системе EN 50575 и требует отдельной проверки под российские тендерные требования — об этом ниже.
Применение и нормативная база
Раздел собран вокруг одной инженерной задачи — горизонтальной подсистемы СКС, — но точное исполнение кабеля привязано к нормативам по конструкции, проектированию и пожарной безопасности. Ниже сначала типовые сценарии, затем стандарты, которые эти сценарии регламентируют.
Применение
Основной сценарий витой пары Legrand — горизонтальная подсистема структурированной кабельной системы в офисах и коммерческих зданиях: разводка от этажного телекоммуникационного шкафа до розеток рабочих мест с групповой прокладкой бухтами по 305 м. Фасовка по 305 м удобна именно для такой прокладки — она сокращает число стыков и монтажных отходов на протяжённых трассах.
Категория 5e в этом сценарии закрывает локальные сети до 1 Гбит/с (1000BASE-T): рабочие места, IP-телефонию, системы контроля доступа (СКУД) и IP-видеонаблюдение с питанием камер по PoE. Категория 6 применяется там, где нужен запас по полосе частот под перспективу или короткие 10-гигабитные сегменты (10GBASE-T до 55 м), а также для оборудования с повышенным энергопотреблением через PoE++ по стандарту 802.3bt — точек доступа Wi-Fi и поворотных камер. Неэкранированное исполнение U/UTP подходит для типовой офисной среды; для участков с сильными электромагнитными помехами проект закладывает экранированные конструкции отдельно.
Нормативная база
Конструкцию симметричных кабелей связи для цифровых систем передачи в России регламентирует ГОСТ Р 54429-2011 — это базовый стандарт для LAN-кабелей СКС, в том числе по требованию к медной жиле. Проектирование самой структурированной кабельной системы и её узлов опирается на ГОСТ Р 53246, а на международном уровне — на ISO/IEC 11801, который и задаёт классы передачи: класс D для категории 5e, класс E для категории 6. На карточках Legrand как стандарт соответствия указан также ANSI/TIA-568.
Пожарную безопасность кабельных изделий в России нормирует ГОСТ 31565-2012 — он вводит российские индексы исполнения (нг, LS, HF и другие). Здесь важна нормативная развилка, критичная для тендеров: на карточках Legrand класс пожарной реакции задан по европейской системе EN 50575 (CPR) как Euroclass Dca, а не российским индексом нг(А)-LS по ГОСТ 31565-2012. Это две разные системы классификации, и Euroclass Dca не является автоматическим эквивалентом нг(А)-LS. Безгалогенные свойства оболочки LSZH у Legrand подтверждаются испытаниями по EN IEC 60754-1/-2 (отсутствие галогенов) и EN IEC 61034 (низкое дымовыделение), но в российской индексной форме на карточке производителя не выражены. Поэтому для объекта с прямым требованием по ГОСТ 31565-2012 нг(А)-* соответствие подтверждают отдельным сертификатом или заводским паспортом партии, а не приравниванием классов. Как это закрывается на этапе подготовки спецификации и тендерной заявки — в условиях проектных поставок ниже. Полный ассортимент медных систем СКС смотрите в каталоге Медные системы СКС Legrand LCS3.
Условия проектных поставок витой пары Legrand
Раздел рассчитан не на штучную розницу, а на проектную и тендерную закупку: под объект, под спецификацию и под контракт по 44-ФЗ или 223-ФЗ. Ниже — как СТ-Групп закрывает поставку витой пары Legrand от расчёта до приёмки технадзором.
Расчёт под объект, склад и резерв
Позиции Legrand доступны со склада в Казани и под заказ в любом объёме — бухтами по 305 м под групповую прокладку горизонтальной подсистемы. Для проектных поставок мы резервируем нужный объём под конкретный объект, чтобы к этапу прокладки слаботочки кабель был на руках, а не закупался в последний момент. Под распределённые объекты график отгрузки дробим на партии и подаём их под этапы монтажных работ — кабель не лежит на площадке без присмотра и доходит до объекта в товарном виде, без сдавливания бухт и нарушения радиуса изгиба, которые портят безгалогенную оболочку.
Отправьте спецификацию, кабельный журнал или ведомость объёмов — менеджер отдела продаж рассчитает поставку под ваш объект и предложит позиции Legrand под заложенную в проект категорию (5e или 6) и исполнение.
Проектная скидка и регистрация объекта у вендора
Под крупный объект мы регистрируем проект у производителя. Регистрация открывает проектную скидку, закрепляет за вами заявленные позиции и фиксирует цену спецификации на срок поставки: до согласованной даты отгрузки другой поставщик не перебьёт вашу заявку по той же спецификации. Так проектные условия получают приоритет над разовыми оптовыми, а смета остаётся предсказуемой на всём горизонте поставки.
На систему LCS3 действует системная гарантия Legrand сроком до 25 лет — но не безусловно: она вступает в силу при монтаже и регистрации объекта компанией со статусом «Авторизованный Партнёр LCS3». Это условие важно учитывать ещё на стадии проекта, если гарантия на тракт заявлена в требованиях заказчика, и согласовать заранее.
Тендерное сопровождение и пакет документов
Под закупки по 44-ФЗ и 223-ФЗ тендерный отдел сопровождает заявку полностью. Отраслевые и вендорские формулировки запроса мы приводим к номенклатуре ГОСТ Р 54429-2011, ГОСТ 31565-2012 и ГОСТ Р 53246, чтобы наименование закупки совпадало с нормативными и техническими требованиями проекта, и аудируем техническое задание на скрытые противоречия по категории, исполнению U/UTP и оболочке LSZH.
К поставке прикладываем рабочий комплект документов:
- действующие декларации соответствия и паспорта качества на конкретную партию по ГОСТ Р 54429-2011, ГОСТ 31565-2012 и ГОСТ Р 53246;
- авторизационное письмо вендора (MAF), подтверждающее официальный канал поставки Legrand и гарантию;
- заполненную «Форму 2» с конкретными показателями товара под требования закупки;
- закрывающие документы под формы КС-2 и КС-3 для приёмки и оплаты по контракту.
Отдельно закрываем нормативную развилку по пожарной реакции: класс Euroclass Dca с карточки Legrand не приравнивается к российскому индексу нг(А)-LS автоматически (это разобрано в разделе о нормативной базе выше), поэтому при прямом требовании ГОСТ 31565-2012 мы подтверждаем соответствие отдельным сертификатом или заводским паспортом партии — без этого подтверждения заявку отклоняют по формальному признаку.
Подбор аналога в границах линейки Legrand
Если позиция в дефиците или в смете заложен снятый с производства артикул, мы подбираем эквивалент внутри портфеля Legrand — функционально равноценный кабель той же категории и исполнения из системы LCS3, без потери заявленных параметров линии. Смену бренда на другого производителя без согласования с заказчиком не делаем: для проектов с brand-pinning по Legrand это меняет предмет закупки. На входном контроле такой подбор проверяем по трём критериям — категория и класс по ISO/IEC 11801, медная одножильная жила (а не омеднённый алюминий под видом эквивалента), исполнение оболочки и класс пожарной реакции под требование объекта.
Запросите расчёт под объект — мы зарегистрируем проект у вендора, зафиксируем цену спецификации и согласуем поставку витой пары Legrand с полным пакетом документов под 44-ФЗ или 223-ФЗ.
Материал проверен руководителем инженерного отдела СТ-Групп. Отдел проектирования СТ-Групп.
Часто задаваемые вопросы
На карточках Legrand класс пожарной реакции указан как Euroclass Dca по европейскому EN 50575 (CPR), а не как российский индекс нг(А)-LS по ГОСТ 31565-2012. Это разные системы классификации: Euroclass Dca не приравнивается к нг(А)-LS автоматически. Если в ТЗ по 44-ФЗ или 223-ФЗ стоит прямое требование индекса по ГОСТ 31565, соответствие партии подтверждается отдельным сертификатом или заводским паспортом — без этого заявку отклоняют по формальному признаку. Тендерный отдел СТ-Групп закрывает эту развилку документами на партию.
Жила во всех профильных позициях раздела — медь, одножильная (solid): AWG 24 у категории 5e и AWG 23 у категории 6. Замена меди на омеднённый алюминий (CCA) недопустима для линий с PoE: у CCA выше сопротивление, поэтому теряется волновое сопротивление 100 Ом, падает дальность линии и греется проводник под нагрузкой PoE / PoE++, а кабель не проходит сертификацию по параметрам класса. На входном контроле проверяем, что под видом эквивалента не поставлен CCA вместо меди.
Категория 5e (медь AWG 24, класс D по ISO/IEC 11801, до 100 МГц) рассчитана на сети до 1 Гбит/с — достаточно для рабочих мест, IP-телефонии и СКУД. Категория 6 (медь AWG 23, класс E, до 250 МГц) даёт запас по полосе и поддерживает 10-гигабитные сегменты на коротких трассах — до 55 метров. Для 10 Гбит/с на полной длине 100 метров категории 6 уже мало: нужна категория 6A. Если не уверены в выборе под проект, инженер СТ-Групп сверит категорию с бюджетом канала и нагрузкой.
LSZH — это безгалогенная оболочка с низким дымовыделением. При горении она не выделяет галогенов и даёт мало дыма, что важно для прокладки внутри зданий и видимости на путях эвакуации. У Legrand эти свойства подтверждаются испытаниями по EN IEC 60754-1/-2 (галогенфри) и EN IEC 61034 (дымовыделение) и сопровождаются классом Euroclass Dca. LSZH не делает кабель огнестойким (FR) — это разные свойства: оболочка не распространяет горение и малодымная, но самостоятельной огнестойкости тракта не даёт.
Да. Категория 5e поддерживает PoE до 15 Вт, категория 6 — PoE++ по стандарту 802.3bt для камер видеонаблюдения и точек доступа с повышенным энергопотреблением. Корректную работу PoE обеспечивает именно медная жила — на этом строится тепловой режим линии под нагрузкой. Все профильные позиции раздела поставляются бухтами по 305 метров для групповой прокладки; нужный объём под объект помогаем зарезервировать.
