Что такое кабель витая пара EuroLAN и зачем он нужен в проекте СКС
Кабель витая пара EuroLAN — медная витопарная подсистема структурированных кабельных систем (СКС) российского производителя с торговой маркой EuroLAN, R&D-центром в Москве и диверсифицированной производственной базой по шести странам. В каталоге СТ-Групп раздел кабель витая пара (родительский раздел) агрегирует три направления СКС: горизонтальные подсистемы Cat 5e и Cat 6 на 24 и 23 AWG в оболочках нг(А)-HF, нг(А)-LS и нг(А)-LSLTx, магистральные многопарные Cat 5 на 25, 50 и 100 пар для телефонных и backbone-узлов, и серию V-LINK Cat 5e на 22 AWG (0,695 мм) с температурным диапазоном −40…+60 °C для PoE-видеонаблюдения до 200 м. Кабель EuroLAN декларирует соответствие международным стандартам ISO/IEC 11801, IEC 61156-5, EN 50173-1, ANSI/TIA-568.2-D и российской номенклатуре ГОСТ Р 53246-2008, ГОСТ Р 53245-2008 и ГОСТ Р 54429-2011, поддерживает системную гарантию 25 лет на канал при сертификации авторизованным партнёром.
Раздел рассчитан на двойную B2B-аудиторию. Инженер-проектировщик подбирает позиции под объект, сверяет классы пожарной опасности нг(А)-HF (П1б.8.1.2.1) и нг(А)-LSLTx (П1б.8.2.1.2) и проверяет применимость по ISO/IEC 11801. Закупщик и тендерный менеджер 44-ФЗ / 223-ФЗ запрашивает пакет документов: сертификат соответствия, декларацию ЕАЭС ТР ТС 004/2011, сертификат пожарной безопасности, заводской паспорт партии и системное гарантийное письмо. В каталоге СТ-Групп витая пара EuroLAN доступна со склада в Казани по позициям Cat 5/5e/6 и под заказ по Cat 6A серий SLIM LINE, U/FTP нг(А)-HF и U/FTP нг(А)-LSLTx и Cat 7A через регистрацию проекта.
Подбор витой пары EuroLAN
Алгоритм подбора

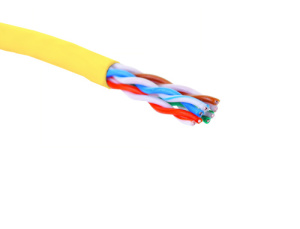

Подбор кабеля витая пара EuroLAN под объект собран в три шага. Первый — категория и рабочая частота. Cat 5 на 16 МГц — магистральные многопарные узлы и телефонные PBX. Cat 5e на 100 МГц — горизонтальные подсистемы 1000BASE-T и PoE до 100 м. Cat 6 на 250 МГц — те же задачи с запасом плюс 10GBASE-T до 55 м. Cat 6A на 500 МГц — 10GBASE-T до 100 м и ЦОД-задачи. Cat 7A на 1000 МГц — под заказ для класса F/FA по ISO/IEC 11801. Второй — экранирование и калибр AWG. U/UTP 24 AWG — типовая офисная среда. F/UTP 24 AWG — параллельная прокладка с силовыми и промышленные шкафы. U/FTP / S/FTP с индивидуальным экранированием пар — Cat 6A в ЦОД и магистрали при высоких требованиях к Alien Crosstalk: 23 AWG (0,56 мм) для Cat 6 и Cat 6A U/FTP, ~26 AWG для S/FTP SLIM LINE, 22 AWG для V-LINK под PoE-камеры. Третий — класс пожарной опасности по ГОСТ 31565-2012, определяющий допустимость прокладки на объекте.
Типовые ошибки выбора и монтажа
Шесть рисков, по которым выбор витопары EuroLAN срывает приёмку по ГОСТ Р 53245-2008 или приводит к переделке трассы:
- Cat 5e там, где нужен Cat 6 или Cat 6A. Для 10GBASE-T на коротких трассах Cat 5e не обеспечивает компонентных параметров NEXT и Return Loss; нужна Cat 6 до 55 м или Cat 6A до 100 м.

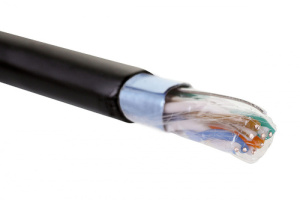

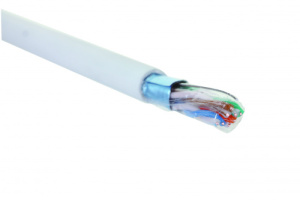

- U/UTP в среде с высокими ЭМП. В промышленных шкафах и около силового оборудования нужен F/UTP с общим экраном или U/FTP с индивидуальным экранированием пар.
- SLIM LINE на трассах больше 60 м. Cat 6A S/FTP SLIM LINE 5,7 мм имеет ограничение 60 м из-за сечения 0,4 мм (компромисс за уменьшенный диаметр). Для стандартного horizontal cabling 90–100 м — обычный Cat 6A U/FTP 6,9 мм.
- нг(А)-LS на путях эвакуации. Для путей эвакуации и общественных зданий допускаются только нг(А)-HF или нг(А)-LSLTx; нг(А)-LS не соответствует требованиям ГОСТ 31565-2012 для этих сред.
- Путаница нг(А)-HF и нг(А)-LSLTx. Это разные индексы пожарной опасности (П1б.8.1.2.1 vs П1б.8.2.1.2); для медицинских, образовательных и социальных объектов с требованием ПТПМ 1 нг(А)-HF не пройдёт пожарный аудит. Подбирайте исполнение строго по индексу из ТЗ.
- Bulk-партия без сертификации. Системная гарантия 25 лет действует только при сертификации авторизованным партнёром EuroLAN по ISO/IEC 11801. Без процедуры — компонентная гарантия 1 год по vendor-карточке, и пункт системной гарантии в ТЗ остаётся незакрытым.
Представленные бренды
Бренд-страница EuroLAN — основной фокус раздела. EuroLAN — российский производитель структурированных кабельных систем с торговой маркой с 2006 года, R&D-центром в Москве и диверсифицированной производственной базой (Россия, Беларусь, Китай, Тайвань, Израиль, Турция); более 80% ассортимента локализовано в России и СНГ.
При проектной потребности в альтернативной марке СТ-Групп предлагает sibling-производителей: Hyperline — российский бренд СКС с широким каталогом Cat 5e / 6 / 6A; ITK — российский средний сегмент со сбалансированным портфелем; DKC — акцент на промышленные среды и шкафные приложения; Legrand — премиум-сегмент с brand-recognition в международных проектах; SPL — нишевая альтернатива. Подбор обосновываем по совпадению категории, типа экрана, AWG, класса пожарной опасности и стандартов ISO/IEC 11801 с требованиями ТЗ.
Сводная таблица технических характеристик
В таблице — топ-6 исполнений кабеля витая пара EuroLAN, по которым B2B-инженер проверяет применимость на этапе выбора. Полные параметры (NVP, температурные диапазоны, диаметры в изоляции, форматы упаковки, страны производства партии) — в карточках конкретных артикулов и в заводском паспорте партии.
| Параметр | Cat 5e U/UTP 24 AWG нг(А)-HF | Cat 5e F/UTP 24 AWG нг(А)-LS | Cat 6 U/UTP 23 AWG нг(А)-HF | V-LINK Cat 5e 22 AWG нг(А)-HF | Cat 6A U/FTP нг(А)-HF | Cat 6A U/FTP нг(А)-LSLTx |
|---|---|---|---|---|---|---|
| Категория | Cat 5e | Cat 5e | Cat 6 | Cat 5e | Cat 6A | Cat 6A |
| Структура экрана | U/UTP | F/UTP (общий фольга) | U/UTP | U/UTP | U/FTP (экран пары) | U/FTP (экран пары) |
| Калибр жилы, AWG | 24 (0,51 мм) | 24 (0,51 мм) | 23 (0,56–0,57 мм) | 22 (0,695 мм) | 23 (0,56 мм) | 23 (0,56 мм) |
| Оболочка / класс ГОСТ 31565 | нг(А)-HF / П1б.8.1.2.1 | нг(А)-LS (ПВХ) / ПД 2 | нг(А)-HF / П1б.8.1.2.1 | нг(А)-HF / П1б.8.1.2.1 | нг(А)-HF / П1б.8.1.2.1 | нг(А)-LSLTx / П1б.8.2.1.2 |
| Рабочая частота, МГц | 100 | 100 | 250 | 100 | 500 | 500 |
| Системная гарантия | 25 лет на канал/линию через сертификацию | 25 лет на канал/линию через сертификацию | 25 лет на канал/линию через сертификацию | 25 лет на канал/линию через сертификацию | 25 лет на канал/линию через сертификацию | 25 лет на канал/линию через сертификацию |
Cat 6A S/FTP SLIM LINE 5,7 мм (~26 AWG, до 60 м) — нишевое исполнение для плотных трасс ЦОД. Cat 6A U/FTP нг(А)-LSLTx (П1б.8.2.1.2) — пониженная токсичность (ПТПМ 1) для медицины, образования и социальных объектов (не путать с П1б.8.1.2.1 у нг(А)-HF). Системная гарантия 25 лет действует на канал или линию данных при сертификации авторизованным партнёром EuroLAN с протоколом тестирования permanent link / channel по ISO/IEC 11801; параллельно действует 25-летняя компонентная декларация на пассивные элементы СКС, а практический срок гарантийной замены в фабричной упаковке — 1 год по vendor-карточке. Смежные категории каталога: категория Cat 5e горизонтальная СКС, категория Cat 6 на 250 МГц, категория Cat 6A под заказ, многопарный Cat 5 магистральный, 4-парный кабель для СКС.
Электрические и компонентные параметры
Электрические параметры (импеданс, NEXT, PSNEXT, Return Loss, Insertion Loss, Wire Map, Length, NVP) измеряются по методикам ГОСТ Р 53245-2008 при приёмке. NVP по vendor-карточкам: 68 % для Cat 5e 24 AWG, 69 % для V-LINK, 74 % для Cat 6A U/FTP нг(А)-HF, 79 % для Cat 6A U/FTP нг(А)-LSLTx. Полные значения NEXT / PSNEXT / Return Loss / Insertion Loss публично не приводятся — измеряются на партии и подтверждаются заводским паспортом и протоколом кабельного анализатора при сдаче трассы.
Применение и нормативная база
Применение
Кабель витая пара EuroLAN решает в каталоге СТ-Групп четыре класса инженерных задач СКС.

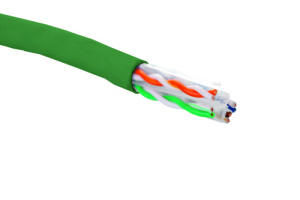

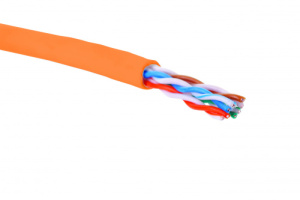

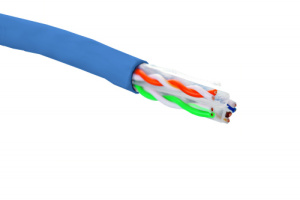

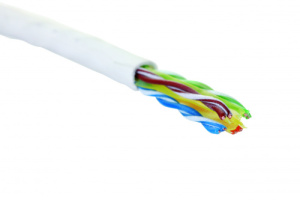

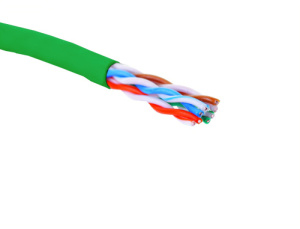

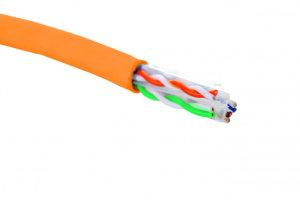

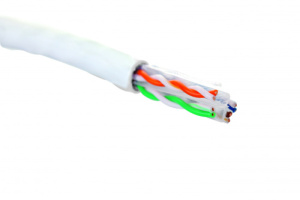

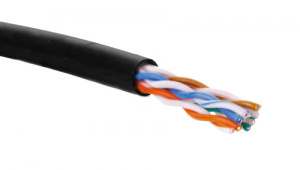

Корпоративные офисные СКС и горизонтальная подсистема. Cat 5e и Cat 6 U/UTP 4-парного исполнения в нг(А)-HF (П1б.8.1.2.1) — горизонтальный канал до 90 м кабеля + 10 м патч-кордов по ГОСТ Р 53246-2008, поддержка 100BASE-TX / 1000BASE-T и PoE / PoE+ / PoE++ (IEEE 802.3af / at / bt); Cat 6 закрывает 10GBASE-T до 55 м. нг(А)-HF разрешён в путях эвакуации и общественных зданиях.
ЦОД, магистральные подсистемы и многопарные backbone. Cat 6A U/FTP нг(А)-HF (23 AWG, 6,9 мм) — 10GBASE-T до 100 м в серверных стойках и каналах MMR-to-Distribution. Cat 6A S/FTP SLIM LINE 5,7 мм (~26 AWG) — плотные кабельные каналы между MMR и серверными; рабочее расстояние 60 м (компромисс за уменьшенный диаметр). Многопарный Cat 5 на 25 / 50 / 100 пар нг(А)-HF — магистральные backbone и телефонные PBX-узлы; высокое количество пар в одной оболочке сокращает число тянутых трасс при высокой плотности абонентов.

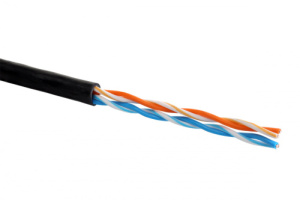

Видеонаблюдение и охранно-пожарная безопасность. V-LINK Cat 5e U/UTP 22 AWG нг(А)-HF (0,695 мм против 0,51 мм у обычного Cat 5e) — PoE Type 1-4 камеры до 200 м: увеличенный калибр компенсирует омические потери на длинных трассах. Температурный диапазон −40…+60 °C допускает прокладку в неотапливаемых помещениях и комбинированной разводке. Соответствие ISO/IEC 11801, IEC 61156-5, EN 50173-1, ANSI/TIA-568.2-D; страна производства — Россия.
Объекты с повышенными требованиями к пожарной безопасности. Для объектов с требованием ПТПМ 1 (медицина, образование, социальная сфера) — Cat 6A U/FTP нг(А)-LSLTx с индексом П1б.8.2.1.2. При пожарной приёмке и тендерном аудите 44-ФЗ / 223-ФЗ путаница нг(А)-HF (П1б.8.1.2.1) и нг(А)-LSLTx (П1б.8.2.1.2) ведёт к отклонению «Формы 2» по формальному признаку.
Нормативная база
Кабель витая пара EuroLAN сертифицирован и применяется согласно экосистеме российских и международных стандартов. Гиперссылки — в разделе «Внешние источники» нижней части страницы.
Российские ГОСТ по СКС и пожарной безопасности. ГОСТ Р 53246-2008 — топология и длина горизонтального канала (90 м + 10 м патч-кордов), классы передачи D / E / EA. ГОСТ Р 53245-2008 — методы испытаний NEXT, PSNEXT, Return Loss, Insertion Loss, Wire Map, Length и схемы приёмки permanent link / channel (приоритетный документ для тендерных протоколов). ГОСТ Р 54429-2011 — основной российский ТУ-аналог для Cat 5e / 6 / 6A до 1000 МГц. ГОСТ 31565-2012 — индексы пожарной опасности: нг(А)-HF — П1б.8.1.2.1, нг(А)-LSLTx — П1б.8.2.1.2.
ГОСТ IEC по пожарным испытаниям и ТР ТС. ГОСТ IEC 60332-1-2-2011, ГОСТ IEC 60754-1/-2-2011 и ГОСТ IEC 61034-2-2011 подтверждают класс по ГОСТ 31565-2012 для сертификата пожарной безопасности. ТР ТС 004/2011 (низковольтное оборудование 50–1000 В AC / 75–1500 В DC): EuroLAN декларирует соответствие через декларацию ЕАЭС.
Международные стандарты. ISO/IEC 11801 (-1:2017) — основной стандарт СКС с классами D / E / EA / F / FA; используется при международной приёмке и оформлении системной гарантии EuroLAN. ANSI/TIA-568.2-D (2018) — компонентный стандарт по витой паре; для V-LINK Cat 5e соответствие указано явно. IEC 61156-5 — симметричные кабели для горизонтальной разводки. EN 50173-1 — европейский эквивалент ISO/IEC 11801.
Смежные оболочечные исполнения каталога: оболочка нг(А)-HF безгалогенная, оболочка нг(А)-LSLTx низкая токсичность, оболочка нг(А)-LS ПВХ-пластикат. По количеству пар: 2-парный кабель для V-LINK, многопарный магистральный EuroLAN.
Пакет документов под 44-ФЗ и 223-ФЗ
Для тендеров 44-ФЗ и 223-ФЗ отдел продаж СТ-Групп предоставляет полный пакет на партию: сертификат соответствия № РОСС RU.НЕ43.Н00623, декларация ТР ТС 004/2011 № RU Д-CN.РА07.В.77296, сертификат пожарной безопасности № 0022739 (RU C-CN.ПБ37.В.01340/25), заводской паспорт партии (V-LINK — Россия; Cat 6A SLIM LINE / U/FTP нг(А)-HF / U/FTP нг(А)-LSLTx — Китай; стандартные Cat 5e / 6 — Россия или Китай по партии), авторизационное письмо производителя (MAF), системное гарантийное письмо EuroLAN на 25 лет при сертификации авторизованным партнёром, протокол тестирования по ISO/IEC 11801 (после монтажа), протокол испытаний по ГОСТ Р 53245-2008. Комплект закрывает «Форму 2» и проходит входной контроль технадзора.
Условия проектных поставок
Условия проектных поставок кабеля витая пара EuroLAN в Казани отличаются от типовой розничной отгрузки: СТ-Групп работает напрямую с производителем — российским брендом EuroLAN — и регистрирует проект как авторизованный партнёр.
Что вы получаете при регистрации объекта. Регистрация проекта у вендора EuroLAN закрепляет за вашей организацией спецификацию: цена позиций фиксируется на срок поставки, нужный объём резервируется в производственной и складской очереди, проектные условия имеют приоритет над оптовыми. Это удерживает ваши позиции в резерве — конкурент не перебьёт вашу заявку по «Форме 2» до утверждённой даты отгрузки.

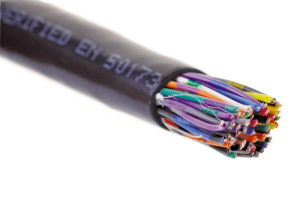

Доступность, тендерное сопровождение и гарантия. Cat 5e и Cat 6 U/UTP / F/UTP 4-парного исполнения доступны со склада в Казани и под заказ в любом объёме. Многопарный Cat 5 на 25 / 50 / 100 пар, V-LINK Cat 5e 22 AWG, Cat 6A SLIM LINE / U/FTP нг(А)-HF / U/FTP нг(А)-LSLTx и Cat 7A — под объект через регистрацию проекта. Тендерный отдел переводит ТЗ заказчика в номенклатуру российских и международных стандартов СКС, подбирает технические эквиваленты EuroLAN взамен ушедших западных позиций с письменным обоснованием, готовит «Форму 2» и полный пакет документов. Системная гарантия 25 лет на канал или линию данных оформляется только при установке авторизованным партнёром EuroLAN с регистрацией объекта и протоколом тестирования по ISO/IEC 11801; сертификат выдаётся в течение 5 рабочих дней после приёмки трассы. Без процедуры действует только компонентная гарантия по vendor-карточке.
Отправьте спецификацию или ТЗ менеджеру отдела продаж — зарегистрируем проект у EuroLAN, зафиксируем цену спецификации и подготовим коммерческое предложение под 44-ФЗ или 223-ФЗ с полным пакетом документов и аналогами под ушедшие западные позиции.
Материал проверен руководителем инженерного отдела СТ-Групп.
Часто задаваемые вопросы
Это два разных класса исполнения по ГОСТ 31565-2012 с разными индексами пожарной опасности. нг(А)-HF — индекс П1б.8.1.2.1, безгалогенное исполнение с низким дымообразованием (ПД 1) и средней токсичностью (ПТПМ 2); подходит для путей эвакуации, общественных и многофункциональных высотных зданий. нг(А)-LSLTx — индекс П1б.8.2.1.2, безгалогенное с пониженной токсичностью (ПТПМ 1); применяется на медицинских, социальных и образовательных объектах. Если в ТЗ проставлен конкретный индекс — подбираем артикул именно под него; путать классы нельзя, это критичный YMYL-маркер для пожарной экспертизы.
У EuroLAN три типа гарантии, которые нельзя смешивать в тендерном пакете. Системная гарантия 25 лет — на канал или линию данных при установке авторизованным партнёром EuroLAN с регистрацией объекта и обязательным протоколом тестирования по ISO/IEC 11801; сертификат вендор оформляет в течение 5 рабочих дней после приёмки. Компонентная декларация качества пассивных элементов СКС — также 25 лет, формальное заявление вендора о соответствии компонентов стандарту. Компонентная гарантия по карточке артикула — практический срок гарантийной замены товара в фабричной упаковке составляет 1 год. Отдел продаж СТ-Групп указывает в КП, какой тип гарантии применим к проекту.
V-LINK — линейка 2- и 4-парных Cat 5e U/UTP с увеличенным калибром 22 AWG (0,695 мм против 24 AWG = 0,51 мм у стандартного Cat 5e); компенсирует омические потери на длинных трассах PoE-видеонаблюдения и работает до 200 м для PoE Type 1-4 камер. Расширенный температурный диапазон −40…+60 °C подходит для неотапливаемых помещений и комбинированной наружно-внутренней прокладки. На vendor-карточке V-LINK указано соответствие ISO/IEC 11801, IEC 61156-5, EN 50173-1 и ANSI/TIA-568.2-D. Страна производства — Россия.
EuroLAN — российский производитель структурированных кабельных систем; торговая марка с 2006 года, штаб-квартира и R&D-центр в Москве, более 20 лет на рынке. Около 80 % ассортимента локализовано в России и СНГ; производственная база диверсифицирована: V-LINK — Россия; Cat 6A SLIM LINE и U/FTP исполнения — Китай; стандартный Cat 5e — Россия или Китай по партии. Для документации 44-ФЗ / 223-ФЗ страна производства каждой партии подтверждается заводским паспортом, а полный пакет сертификатов готовит отдел продаж вместе с КП.
Смежные срезы каталога: витая пара Hyperline СТ-Групп, витая пара ITK в каталоге, витая пара DKC у дистрибьютора, витая пара Legrand премиум-сегмент.
Внешние источники. Нормативные первоисточники: ГОСТ Р 53246-2008 (проектирование СКС), ГОСТ Р 53245-2008 (методы испытаний СКС), ГОСТ 31565-2012 (пожарные требования), ГОСТ Р 54429-2011 (симметричные кабели связи), ГОСТ IEC 60332-1-2-2011 (нераспространение горения), ТР ТС 004/2011 (низковольтное оборудование). Документация вендора: условия системной гарантии EuroLAN, производитель EuroLAN — сегодня.
