Логистика и складская программа в регионе
Оперативность сдачи объекта напрямую зависит от логистики. Наш региональный склад кабельной продукции поддерживает постоянный запас ходовых позиций (Cat 5e/6), что позволяет нам отгружать кабель витая пара в Казани и области в день оплаты счета. Мы понимаем специфику «грязных» этапов стройки и организуем перевозку с учетом веса и габаритов груза.
Наличие по типу проводника:
Выбор категории: Cat 5e или Cat 6?
При построении локальных сетей (LAN) важно различать устаревшие и актуальные стандарты. Классическая Категория 5 (Cat 5) сегодня практически выведена из эксплуатации и не производится. Современным минимумом для бизнеса является стандарт Enhanced (5e) и его более производительные аналоги.
Категория 5e (Cat 5e)
Самое массовое решение. Витая пара 5e — это усовершенствованная версия «пятерки», защищенная от перекрестных помех. Оптимальна для телефонии, подключения ПК и простых систем видеонаблюдения.
Надежный кабель витая пара cat 5e гарантирует стабильную работу сети на дистанциях до 100 метров.
Каталог Cat 5eКатегория 6 (Cat 6)

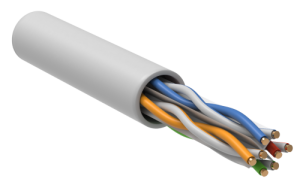

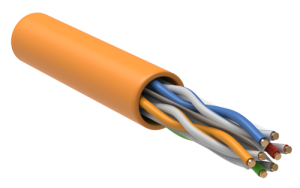

Профессиональная витая пара 6 категория для офисов класса «А». Отличается наличием пластикового разделителя (крестовины) между парами и утолщенной жилой.
Стандарт cat 6 обеспечивает запас производительности на 10 лет вперед и поддержку мультигигабитных скоростей на коротких линках.
Каталог Cat 6Сравнение технических характеристик
В таблице приведены ключевые различия стандартов. Часто в запросах клиентов фигурирует «витая пара 5 категория» как обобщенное название, но мы поставляем только актуальную версию 5e.
| Параметр | Категория 5e (Cat 5e) | Категория 6 (Cat 6) |
|---|---|---|
| Скорость передачи данных | Пропускная способность 1 Гбит/с | 1 Гбит/с (до 10 Гбит/с на 55м) |
| Частота (Полоса пропускания) | 100 МГц | 250 МГц (Выше помехозащита) |
| Конструкция | 4 пары, обычная скрутка | 4 пары + Кордельный разделитель |
| Назначение | Малый офис, Ритейл, IP-камеры | Wi-Fi 6, Видео 4K, Серверные |
Если бюджет проекта ограничен, Категория 5e справится со всеми стандартными офисными задачами. Однако для магистралей и мест с высокой плотностью кабелей (в лотках) мы рекомендуем закладывать Категория 6. Она физически прочнее и лучше защищена от наводок соседних кабелей (Alien Crosstalk).
Серверные решения: от 10 до 40 Гигабит
При оснащении ЦОД (Центров Обработки Данных) стандартная «витая пара» уже не справляется с объемами трафика. Для магистральных линий, соединения коммутаторов (Top-of-Rack) и организации сетей Wi-Fi 6 требуется специализированный кабель 10 гигабит и выше с усиленной защитой от электромагнитных помех.

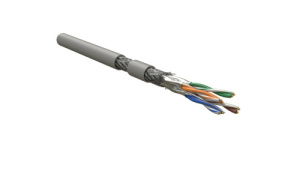

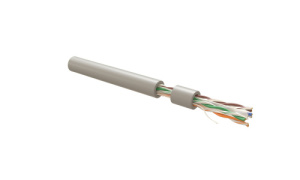

Категория 6a (Cat 6a)

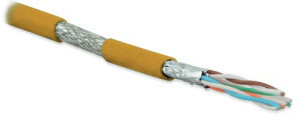

Мировой стандарт для новых проектов. Витая пара 6a обеспечивает передачу 10GBASE-T на расстояние до 100 метров. Это самая популярная витая пара для серверной и горизонтальной разводки в офисах класса «А», поддерживающая все стандарты PoE.
Выбрать Категория 6aКатегория 7 / 7a

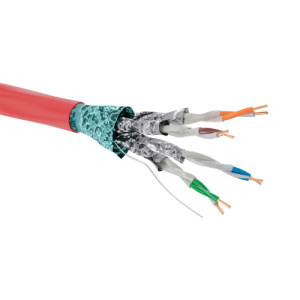

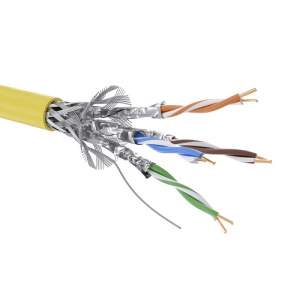

Витая пара 7 категория имеет двойное экранирование (S/FTP), где каждая пара защищена фольгой. Это делает cat 7 идеальным выбором для промышленности и зон с сильными помехами. Расширенный стандарт Категория 7а поддерживает частоты до 1000 МГц.
Выбрать Категория 7Категория 8 (Cat 8)

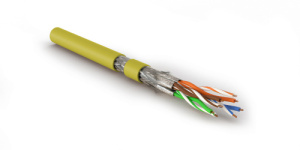

Вершина технологий. Витая пара cat 8 работает в полосе 2 ГГц и предназначена для коротких линков (до 30 м) внутри стоек. Категория 8 (Class I/II) — это экономичная медная альтернатива оптике для скоростей 40G.
Каталог Cat 8Хотя Категория 7 и Категория 6a обеспечивают схожую скорость (10G), «семерка» обладает значительно большим запасом по частоте и помехозащищенности. Однако для корректной работы Cat 7 и Cat 8 требуют использования соответствующих коннекторов (GG45/TERA или экранированных RJ-45) и обязательного заземления стоек.
Телефония и многопарные магистрали
Несмотря на повсеместный переход на IP, для подключения аналоговых АТС и организации голосовых шлюзов по-прежнему используется надежная Категория 3 (Cat 3). Это стандарт, работающий на частоте до 16 МГц, чего достаточно для качественной передачи речи без избыточных затрат на высокочастотный кабель.
Магистральный кроссовый кабель

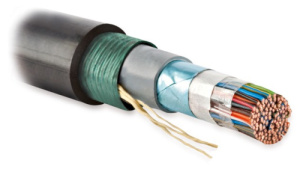

Мы поставляем специализированный кабель телефонный витая пара с большим количеством пар (Multipair). Он используется для вертикальной разводки в зданиях (Backbone) — соединения серверной с этажными распределительными щитами. Такой кроссовый кабель позволяет передать десятки телефонных номеров по одной линии, экономя место в лотках.
Материал проводника: Медь (Cu) против Алюминия (CCA)
Долговечность сети на 90% зависит от чистоты металла. Для профессионального монтажа (прокладки в штробы и лотки) используется жесткая одножильная витая пара solid. Мы предлагаем два типа проводников под разные бюджеты.
- Витая пара медь (Cu) — это электротехническая бескислородная медь. Обязательна для сертификации СКС и систем PoE.
- Мы гарантируем параметр «честная медь»: отсутствие примесей и полное соответствие сечению.
- Эталон для Cat 6 — витая пара 23 awg (диаметр 0.57 мм), для Cat 5e — 24 AWG (0.52 мм).
- Бюджетная витая пара алюминий (CCA) — это алюминиевая жила, плакированная медью. Дешевле на 30-40%.
- Подходит для временных сетей и коротких линков "Data Only".
- Важно: Витая пара алюминий (CCA) имеет высокое сопротивление. Не рекомендуется для питания мощных камер (PoE) из-за риска нагрева.
Типы экранирования: Защита от помех
Выбор защиты зависит от электромагнитной обстановки. Стандартная витая пара utp подходит для 90% офисов, но в условиях промышленных цехов или прокладки рядом с силовыми кабелями требуется экранированная витая пара.

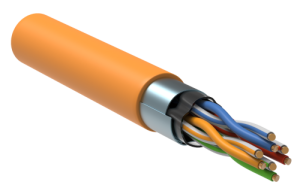

Любая экранированная витая пара (FTP/STP) работает как «клетка Фарадея» только при наличии качественного контура заземления. Если «земли» нет, экран превращается в антенну и собирает помехи, работая хуже, чем обычная витая пара utp.
Емкость кабеля: от патч-корда до магистрали
Количество пар (Capacity) определяет роль кабеля в архитектуре сети. «Золотым стандартом» для горизонтальной подсистемы (подключение компьютеров, камер, точек доступа) является кабель UTP 4pr (4 пары). Именно эта конструкция обеспечивает работу гигабитного Ethernet, задействуя все 8 жил.

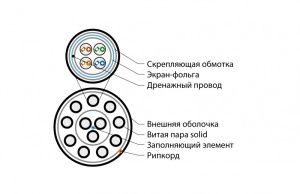

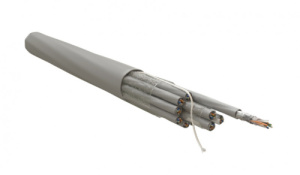

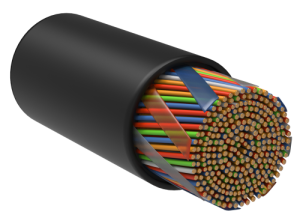

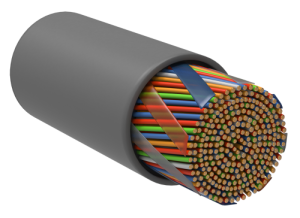

Для организации вертикальных стояков, межэтажных каналов и телефонии применяется многопарная витая пара. Это мощный магистральный кабель, который объединяет десятки линий в одной оболочке, существенно экономя пространство в кабельных трассах.
Многопарные кабели (особенно от 25 пар и выше) имеют большой диаметр и жесткость. Для их разделки требуются кроссовые панели высокой плотности (High Density) и плинты типа 110/Krone. Мы поставляем такие позиции на усиленных деревянных барабанах.
Внутренняя прокладка: Выбор оболочки по Закону
Главное правило внутренней прокладки: негорючий кабель обязателен. Согласно «Техническому регламенту о требованиях пожарной безопасности», использование обычного ПВХ или Полиэтилена в зданиях запрещено. Мы поставляем сертифицированную витая пара нг (не распространяющую горение) всех классов опасности.
- Самый массовый стандарт. LS (Low Smoke) — пониженное дымовыделение.
- Базовый вариант для бизнес-центров, магазинов и административных зданий.
- В наличии все категории UTP/FTP с индексом нг(A)-LS.
- Это безгалогенный кабель (Halogen Free). Не выделяет коррозионно-активных кислот при горении.
- Международная маркировка: витая пара lszh (Low Smoke Zero Halogen) или витая пара hf.
- Идеален для защиты дорогой электроники в серверных шкафах.
- FR (Fire Resistance) — огнестойкость. Сохраняет работоспособность в открытом пламени до 180 минут.
- Применяется для систем оповещения (СОУЭ) и пожарной сигнализации.
- Модификации: нг(А)-FRLS, для соцобъектов — нг(А)-FRLSLTx, безгалогенный — нг(А)-FRHF.
Типы оболочек: Химия и Среда применения
Любой инсталляционный кабель (витая пара для стационарной прокладки) должен иметь защиту, соответствующую внешним условиям. Неправильный выбор пластиката — главная причина разрушения линий: офисный кабель трескается на морозе, а уличный выделяет ядовитый дым при пожаре.
Классическая оболочка ПВХ (серый цвет). Используется внутри помещений. Мягкая, легко разделывается. В международных спецификациях обозначается как Исполнение оболочки PVC. Не переносит мороз и УФ-лучи.
Специализированный Материал ПЛЛ (термопластичный безгалогенный полимер/LSZH). Более жесткий, чем ПВХ. Обязателен для мест с массовым пребыванием людей, так как не выделяет коррозионных газов при горении.
Жесткий Материал ПНД (черный цвет). Создан для агрессивной среды. Устойчив к солнцу, воде и морозам до -60°C. Горюч, поэтому его ввод внутрь зданий ограничен (только до 2-х метров).
В экранированных кабелях (FTP) под основной изоляцией проходит луженый медный проводник без оболочки. Он обеспечивает непрерывный электрический контакт с экраном (фольгой) на всем протяжении трассы и необходим для корректного заземления системы на патч-панели.
Внешняя среда: Уличная прокладка и «Воздушка»
Обычный офисный кабель на улице «живет» не больше одной зимы: оболочка трескается от мороза, а ультрафиолет разрушает изоляцию. Для монтажа вне помещений используется специализированная витая пара уличная (обозначается как outdoor). Ее главная особенность — использование светостабилизированного полиэтилена.

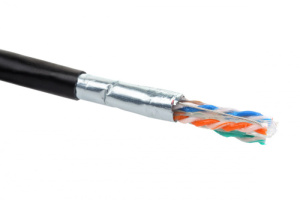

В сметах и проектах это витая пара пнд (Полиэтилен Низкого Давления). Визуально это всегда витая пара черная — цвет обусловлен добавлением сажи (Carbon Black), которая поглощает 99% УФ-излучения.
- Морозостойкость: Жесткое Исполнение оболочки PE выдерживает до -60°C.
- Гибкость: Для подвижного монтажа на холоде применяется Исполнение оболочки LDPE.
- Применение: Способ прокладки внешний (стены, неотапливаемые склады).
Витая пара с тросом
Для подвеса между опорами обычный кабель не подходит — он растянется под своим весом. Витая пара для внешней прокладки с усилением имеет впаянный стальной трос, который берет на себя ветровую нагрузку и вес наледи.
Выбрать кабель с тросомСам кабель не боится воды, но места соединений уязвимы. При уличном монтаже используйте коробки, у которых Степень защиты IP55 и выше.
Совет: Если трасса заходит в здание, используйте универсальный Способ прокладки внутренне/внешний (Indoor/Outdoor) с двойной оболочкой или спецкомпаундом, чтобы не ставить муфту на входе.
Спецкабели: Промышленность и Судостроение
На заводах и судах стандартные оболочки (ПВХ/ПЭ) быстро разрушаются под воздействием масел, топлива или морской соли. Для объектов ТЭК, машиностроения и судовых систем мы поставляем специализированные кабели с усиленной химической стойкостью и необходимыми сертификатами.

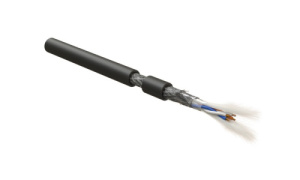

В цехах с присутствием СОЖ (смазочных жидкостей) и на НПЗ необходима витая пара маслостойкая. Оболочка из полиуретана не растворяется при контакте с химией. Для зон заправки применяется модификация бензостойкая, устойчивая к топливу.

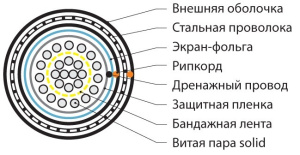

Для танкеров, ледоколов и буровых платформ используется судовой кабель витая пара. Он устойчив к соленому туману, вибрациям и не распространяет горение. В проектах этот тип обозначается как морской кабель lan с обязательным допуском витая пара DNV (или РМРС).
Решения для быстрого монтажа: Серия Octopus
Самый дорогой ресурс на стройке — время монтажников. Традиционная затяжка кабеля в трубу — это «узкое горлышко» проекта. Чтобы исключить этот этап, мы предлагаем готовое решение: Серия Octopus от ДКС. Это предустановленная витая пара в гофре, собранная в заводских условиях.
Вы покупаете комплект «труба гофрированная с витой парой», который нужно просто раскатать и закрепить.
Результат: Ускорение монтажа в 2 раза. Экономия на зарплате бригады полностью перекрывает разницу в цене материала.
Выбор диаметра трубы под задачу
Заводской кабель дкс в гофре поставляется в трех типоразмерах. Важно: указан внешний диаметр трубы.
Производители СКС: Выбор под бюджет и задачи
Мы являемся авторизованным партнером ведущих вендоров. Это позволяет нам регистрировать ваши проекты (Deal Registration) для получения специальных цен и расширенной гарантии. В портфеле представлены решения под любые требования: от премиальных систем для ЦОД до бюджетных линеек для тендеров.
Безусловный лидер проектного рынка. Производитель Hyperline предлагает решения с системной гарантией 25 лет. Эталонная витая пара Hyperline гарантированно проходит Fluke-тест и имеет сертификаты Морского регистра.
Каталог Hyperline →Французский концерн, задающий стандарты качества. Производитель Legrand известен комплексной системой LCS3. Высокотехнологичная витая пара Legrand идеально совместима с фирменной электроустановкой и кабель-каналами.
Каталог Legrand →Шведский подход к инженерии. Производитель EuroLAN специализируется на надежных решениях для инфраструктуры зданий. Витая пара EuroLAN отличается широкой линейкой безгалогенных (LSZH) оболочек.
Каталог EuroLAN →Крупнейший российский Производитель DKC. Известен системой «Octopus» (кабель в гофре) и металлическими лотками. Витая пара DKC — лучший выбор для комплексных проектов импортозамещения.
Каталог DKC →Торговая марка группы IEK. Производитель ITK обеспечивает баланс цены и соответствия ГОСТ. Кабель ITK — «рабочая лошадка» для массового сегмента, школ и бюджетных учреждений.
Каталог ITK →Ориентирован на максимальную экономию бюджета. Производитель SPL предлагает доступные решения для простых задач. Бюджетная витая пара SPL рекомендована для временных сетей и систем видеонаблюдения.
Каталог SPL →Сценарии применения: Безопасность и Инфраструктура
Кабель — это фундамент системы. Ошибка в его подборе стоит дороже самого материала: зависающие камеры, перегрев в пучках и отказ в приёмке объекта технадзором. Мы делим ассортимент по задачам, чтобы исключить эти риски.
- Питание камер: Качественный кабель для ip камер должен иметь низкое сопротивление. Мы рекомендуем только чистую медь (Cu).
- Физика процесса: Специализированная витая пара для poe (Power over Ethernet) не перегревается в жгутах при подаче питания 48В, в отличие от дешевых аналогов.
- Периметр: Для охраны территории используется витая пара для видеонаблюдения уличная с защитой от мороза и ультрафиолета (ПНД).
- Стандарт предприятия: Сертифицированный кабель для скс (Структурированных Кабельных Систем) — это инвестиция в здание на 15-20 лет.
- Контроль качества: Наша продукция гарантированно проходит процедуру сертификация сети приборами Fluke Networks (тест на категорию 5e/6/6a).
Частые вопросы о закупке и монтаже витой пары
Экспертные ответы инженеров для интеграторов и снабженцев.
Можно ли использовать кабель CCA (омедненный алюминий) для IP-камер с PoE?
Категорически не рекомендуем. Это вопрос физики: сопротивление алюминия на 65% выше, чем у меди.
- Физика процесса: При подаче питания (PoE) жила CCA начинает работать как нагревательный элемент (Закон Джоуля-Ленца).
- Последствия: В плотных пучках (лотках) изоляция пересыхает и трескается, что ведет к короткому замыканию и выгоранию портов коммутатора.
- Решение: Для систем видеонаблюдения мы отгружаем только «честную» медь (Cu) 23–24 AWG.
В смете на школу заложен кабель нг(А)-LS. Это ошибка?
Да, это критическое нарушение ФЗ-123. Согласно ГОСТ 31565-2012, в зданиях детских садов, школ, больниц и интернатов (классы функциональной опасности Ф1.1, Ф4.1) разрешено использовать только кабель с индексом нг(А)-LSLTx (Low Toxic — низкотоксичный).
Гарантируете ли вы, что кабель пройдет Fluke-тест (сертификацию)?
Да. При закупке проектных брендов (Hyperline, ITK, Legrand, DKC) мы гарантируем прохождение полевого тестирования (Permanent Link) на категорию 5e, 6 или 6a.
- Логистика качества: Мы знаем, что удары и давление ломают геометрию витков (шаг скрутки). Поэтому на объекты мы доставляем кабель на отдельных паллетах или верхним ярусом, чтобы исключить «транспортный брак».
Можно ли проложить уличный кабель (Outdoor) внутри здания?
Только на ввод (не более 2 метров). Уличная витая пара имеет оболочку из полиэтилена (PE/ПНД). Она отлично держит мороз -60°C, но является горючей. ПУЭ запрещает прокладывать её внутри зданий. Необходимо перейти на негорючий кабель (LS/LSLTx) через муфту или кросс сразу после ввода трубы в помещение.
Как вы доставляете тяжелые барабаны на объекты в Казани?
Спецтранспортом. Мы понимаем, что барабан с магистральным кабелем может весить 500–800 кг. Выгрузить его вручную в грязь невозможно.
- Решение: На объекты в Казани и области мы отправляем машины с гидробортом или манипулятором.
- Безопасность: Возможна доставка Just-in-Time (точно к дате монтажа), чтобы дорогая медь не лежала без присмотра на неохраняемой стройке.
Как получить проектную скидку (защиту проекта)?
Через регистрацию объекта. Если у вас крупный заказ (от 30-50 км или тендерная закупка), не покупайте «в лоб» через корзину. Пришлите спецификацию менеджеру.
Мы зарегистрируем проект у вендора (Project Price Protection), что даст вам спеццену ниже рынка и защиту от демпинга конкурентов.
