Что такое 2-парный кабель витой пары и зачем он нужен
Кабель витой пары 2 пары — симметричный кабель связи по ГОСТ Р 54429-2011: две скрученные пары медных проводников (4 жилы), общая оболочка, импеданс пары 100 Ом. От 4-парного и 8-парного исполнений 2-парный отличается тремя свойствами. Первое — вдвое меньшая материалоёмкость и тоньше внешний диаметр, что упрощает прокладку в перегруженных каналах. Второе — нет физической поддержки 1000BASE-T (Gigabit) и 10GBASE-T: стандарт IEEE 802.3ab задействует все 4 пары, на 2-парном линк не поднимется. Третье — формально 2-парные кабели не recognized horizontal cabling в ANSI/TIA-568.2-D и ISO/IEC 11801; соответствие — только на компонентном уровне Cat 5 / Cat 5e.
Применение — Fast Ethernet 100BASE-TX (100 Мбит/с до 100 м), IP-видеонаблюдение Cat 5/5e с PoE 802.3af / 802.3at по Mode A или Mode B, IP-домофония, телефония, охранная сигнализация и СКУД. PoE Type 3 / Type 4 (4PPoE 802.3bt) и HDBaseT 4K не работают — оба требуют все 4 пары.
Как выбрать 2-парную витую пару под проект
Выбор сводится к четырём осям, каждая связана с допустимостью на тендере и у технадзора.
Материал жилы — медь, не CCA. ГОСТ Р 54429-2011 требует медь. CCA (омеднённый алюминий) формально несовместим: активное сопротивление выше, дальность Fast Ethernet и токовый бюджет PoE снижаются. Generica «5 CCA» в тендеры 44-ФЗ / 223-ФЗ не закладывают; CCA — только офисные линии до 100 Мбит/с без PoE.
Калибр жилы — 24 AWG или 22 AWG. 24 AWG (∅0,51–0,52 мм) — стандарт Hyperline и ITK. 22 AWG (∅0,64 мм) — EuroLAN V-LINK: меньше активное сопротивление, заявленная дальность до 200 м для CCTV. До 100 м достаточно 24 AWG; 22 AWG — длинные outdoor-трассы и дальние IP-камеры.
Экран — U/UTP или F/UTP. U/UTP — внутренние трассы без параллельной силовой проводки. F/UTP (общий экран — фольга) — вдоль силовой линии 220/380 В, рядом с частотными преобразователями или промышленным оборудованием. Экран заземляют по одной стороне линии.
Класс пожарной опасности — ГОСТ 31565-2012, таблица 2. Минимум для внутренних электроустановок — нг(А)-LS. Школы, больницы, метро — нг(А)-LSLTx. Пути эвакуации и противопожарная защита — нг(А)-FRLS или нг(А)-FRLSLTx. PVC без нг(А) — только технические помещения. PE и LDPE — наружная прокладка.
Hyperline (премиум, проектная поставка)
Hyperline — корейский вендор СКС-инфраструктуры, представлен на российском рынке через дистрибьюторскую сеть. Сильные позиции в нормативной документации: системная гарантия 25 лет на инсталляции; кабель Hyperline UUTP / FUTP / IN-LSZH полностью соответствует ANSI/TIA-568.2-D, ISO/IEC 11801, ГОСТ Р 54429-2011. Рекомендуется для проектов с тендерным сопровождением 44-ФЗ / 223-ФЗ, где приёмочная комиссия проверяет соответствие ТТХ канонической документации.
ITK (массовая серия, склад)

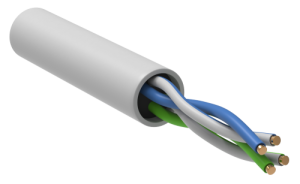

ITK — собственная торговая марка дистрибьютора, преимущественно склад в Казани. Кабель ITK серии LC1 / LC3 (Cat 5e / Cat 6) — оптимальное соотношение цена/ТТХ для офисных и коммерческих объектов; соответствует ANSI/TIA-568.2-D и ГОСТ Р 54429-2011. Рекомендуется для broad-applicability проектов с фокусом на быстроту поставки и согласованную стоимость спецификации.
Generica (бюджетная позиция, осторожно)
Generica — бюджетный аналог. ВАЖНО: линейка Generica «5 CCA» (омеднённый алюминий) не соответствует ГОСТ Р 54429-2011 (требуется медь) и не подходит для PoE / 1000BASE-T / 10GBASE-T. Для тендеров 44-ФЗ / 223-ФЗ — некомплаентна. Использование оправдано только в low-load офисных линиях до 100 Мбит/с без PoE.
EuroLAN (нишевая позиция, специальные применения)
EuroLAN — европейский вендор, отдельные позиции под специальные применения (industrial / harsh environment / extended temperature). Поставка под заказ. Рекомендуется для нишевых проектов с особыми требованиями к среде эксплуатации.
Типовые ошибки выбора
- Закладка Gigabit или 10G на 2-парном. 1000BASE-T и 10GBASE-T требуют 4 пары; на 2-парном линк не поднимется.
- PoE Type 3 / Type 4 и HDBaseT 4K. Оба требуют 4 пары, на 2-парном недоступны.
- PVC в общественном здании. Школа, больница, метро — PVC без нг(А) на инспекции не пройдёт. Минимум нг(А)-LS; пути эвакуации — нг(А)-FRLS / нг(А)-FRLSLTx.
- CCA в тендере. Generica «5 CCA» нарушает ГОСТ Р 54429-2011 по материалу. В коммерческих закупках без ТЗ допустима с поправкой на сниженную дальность.
Характеристики и параметры 2-парного кабеля
Срок службы по ГОСТ Р 54429-2011 — не менее 15 лет (требование класса в целом).
| Параметр | Значения в ассортименте раздела |
|---|---|
| Категория передачи | Cat 5e (основная), Cat 5 (Hyperline и часть Generica) |
| Конструкция | 2 пары (4 медные жилы); solid (стационарная) или patch (патч-корды) |
| Материал жилы | медь по ГОСТ Р 54429-2011; CCA — только Generica «5 CCA» (несоответствие ГОСТ) |
| Калибр жилы | 24 AWG (∅0,51–0,52 мм) — Hyperline, ITK, Generica; 22 AWG (∅0,64 мм) — EuroLAN V-LINK |
| Оболочка | PVC, LSZH (нг(А)-HF), LDPE, PE, нг(А)-LSLTx, нг(А)-FRLSLTx, нг(А)-FRLS, нг(А)-FRHF; класс пожарной опасности по ГОСТ 31565-2012, таблица 2 |
| Применение | Fast Ethernet 100BASE-TX до 100 м, IP-видеонаблюдение Cat 5/5e, IP-домофония, телефония, СКУД, охранная сигнализация |
Hyperline на 2-парных выпускает преимущественно Cat 5; ITK — Cat 5e. Для 2-парных применений (Fast Ethernet 100 Мбит/с, PoE, телефония, СКУД) электрической разницы между Cat 5 и Cat 5e нет: ужесточённые NEXT и Return Loss у Cat 5e критичны для Gigabit на 4 парах, а Gigabit на 2-парном в принципе не работает. В новых проектах закладывают Cat 5e как актуальную редакцию.
PoE-режимы зависят от пары, по которой подаётся питание. Mode A (пары 1-2 и 3-6) и Mode B (пары 4-5 и 7-8 у 4-парного) — оба совместимы с 2-парным кабелем при условии, что на линию выбран один режим. Доступны PoE 802.3af (до 13 Вт) и PoE+ 802.3at (до 25,5 Вт). 4PPoE 802.3bt Type 3 / Type 4 (до 90 Вт) на 2-парном недоступен.
Импеданс пары 100 Ом и рабочая полоса до 100 МГц — нормативные параметры класса Cat 5 / 5e по ГОСТ Р 54429-2011. Температурный диапазон — от −20…+75 °C (внутренний PVC) до −40…+75 °C (LSZH и PE outdoor). Длина в упаковке варьируется от метражного отреза 1 м до бухт 100 / 305 / 500 м; крупные провайдерские поставки — катушки, согласуется с отделом логистики на этапе спецификации.
Применение и нормативная база
Применение
Ключевая ниша 2-парного кабеля витой пары — Fast Ethernet 100BASE-TX по IEEE 802.3u: одна пара на передачу, одна на приём, до 100 метров на Cat 5 или Cat 5e. На этой же базе работает 10BASE-T для устаревших и промышленных сегментов с не-Gigabit узлами. Операторы связи закладывают 2-парный кабель в абонентскую подсистему «последней мили» Fast Ethernet — от узла связи к абоненту, до 100 Мбит/с на 100 метров. По материалоёмкости это около 60% экономии относительно 4-парного Cat 5e. Под этот сценарий идут бухты 305 и 500 метров: нг(А)-LS или нг(А)-LSLTx для прокладки в МКД, PE и LDPE для уличных перегонов.
IP-видеонаблюдение и IP-домофония: один 2-парный кабель закрывает одну камеру или один домофон с PoE-питанием прямо по кабелю. На 2 парах поддерживаются PoE 802.3af (до 13 Вт) и PoE+ 802.3at (до 25,5 Вт) в режимах Mode A или Mode B. На CCTV-линиях с увеличенной дальностью применяют 22 AWG — серия EuroLAN V-LINK 19B-U5 заявляет до 200 метров за счёт сниженного активного сопротивления пары. Аналоговая и цифровая телефония: одна пара несёт одну абонентскую линию, на 2-парном получаются две независимых линии — совместимость с 110-кроссами, плинтами Krone и stand-alone АТС. СКУД, охранная и пожарная сигнализация: подключение считывателей карт, контроллеров доступа, датчиков движения, шлейфов — на каждое устройство достаточно 1–2 пар. В кроссах СКС 2-парный применяют как cross-connect и jumper wire — сценарий прямо предусмотрен ГОСТ Р 53246-2008.
Физические границы, которые стоит зафиксировать на стадии ТЗ. Gigabit Ethernet 1000BASE-T по IEEE 802.3ab задействует все 4 пары — на 2-парном линк не поднимется. PoE++ 802.3bt Type 3 / Type 4 передаёт мощность по 4 парам и на 2-парном недоступен. HDBaseT для 4K AV-сигналов требует Cat 5e/6 с 4 парами. Single Pair Ethernet 10BASE-T1L по IEC 63171-6 использует 1 пару с другими разъёмами — без медиаконвертера 2-парный не подходит. Если в ТЗ стоят Gigabit или PoE++ одновременно с 2-парным — согласовать переход на 4-парное исполнение.
Нормативная база
Профильные действующие ГОСТы РФ. ГОСТ Р 54429-2011 «Кабели связи симметричные для цифровых систем передачи. ОТУ» закрепляет электрические параметры классов Cat 3 / 5 / 5e, требует медь как материал жилы (CCA не соответствует), омическую асимметрию ≤ 2% для Cat 5e, разность времён задержки между парами ≤ 45 нс/100 м, срок службы ≥ 15 лет. ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» регламентирует нг(А)-LS, нг(А)-HF, нг(А)-LSLTx, нг(А)-FRLS, нг(А)-FRLSLTx, нг(А)-FRHF; таблица 2 определяет преимущественные области применения по типу объекта. ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (проектирование и монтаж СКС) применимы частично — если 2-парный монтируется как абонентская линия или cross-connect в составе СКС. ГОСТ 31943-2012 на ТППэп к 2-парным не относится: номенклатура ТППэп начинается с 5-парных.
ANSI/TIA-568.2-D и ISO/IEC 11801 применимы к 2-парному кабелю на компонентном уровне Cat 5e — импеданс 100 Ом, NEXT, Return Loss, диапазон сечения 22–24 AWG. Оба стандарта определяют horizontal cable как 4-pair UTP, и 2-парные кабели формально не recognized как horizontal cabling. На применимость 2-парных под Fast Ethernet точка-точка, телефонию, IP-видеонаблюдение, СКУД и сигнализацию это не влияет — на этих сценариях стандарты СКС не действуют. Если проект подаётся под формальную сертификацию СКС с приёмочными тестами Permanent Link или Channel Test — под такой scope нужен 4-парный кабель.
Канальные стандарты IEEE 802.3: 802.3i (10BASE-T), 802.3u (100BASE-TX), 802.3af (PoE до 13 Вт), 802.3at (PoE+ до 25,5 Вт) совместимы с 2-парным; 802.3ab (Gigabit) и 802.3bt (PoE++) несовместимы — требуют 4 пары. Регламенты ЕАЭС: декларация соответствия ТР ЕАЭС 037/2016 обязательна для всей кабельной продукции в обращении на территории Союза; для нг(А)-исполнений дополнительно оформляется сертификат пожарной безопасности и паспорт на партию.
Условия проектных поставок и тендерных закупок 44-ФЗ / 223-ФЗ
Условия поставки 2-парного кабеля собираем под технические требования и бюджет объекта: персональный расчёт, регистрация проекта у Hyperline, ITK или EuroLAN, резерв нужных исполнений под спецификацию. После регистрации цена фиксируется на срок поставки до согласованной даты отгрузки — конкурент не перебьёт заявку. На каждую партию идёт пакет документов: декларация ТР ЕАЭС, сертификат пожарной безопасности на нг(А)-исполнение, паспорт качества с привязкой номера партии к маркировке бухт, УПД и счета-фактуры. По запросу — заводские тесты на параметры Cat 5e и авторизационное письмо вендора MAF.
Тендерный отдел сопровождает заявки 44-ФЗ и 223-ФЗ: анализ ТЗ с переводом отраслевых формулировок в номенклатуру действующих ГОСТов; подбор аналогов из портфеля Hyperline, ITK и EuroLAN под санкционные позиции с письменным обоснованием замены; защита от типичных подмен — закладки CCA-жилы вместо медной (не соответствует ГОСТ Р 54429-2011) и подмены нг(А)-исполнения на простой PVC (потеря огнестойкости и невозможность сдачи технадзору). Если в ТЗ стоит 2-парный кабель и одновременно Gigabit или PoE++ — конфликт фиксируется до договора. По 44-ФЗ ст. 14 и ПП РФ № 1875 закладывают РФ-серии: ITK LC1-C5E02-*-S-R, локальный выпуск Hyperline, регистрация EuroLAN.
Отправьте спецификацию, кабельный журнал, ведомость объёмов работ или ТЗ менеджеру отдела продаж — вернёмся с коммерческим предложением, проверенным на нормативное соответствие, с аналогами под санкционные позиции и проектной скидкой через регистрацию объекта. Сложные модификации, которых нет на складе в Казани, привезём под проект с графиком отгрузок под 44-ФЗ или 223-ФЗ.
Смежные срезы: Кабель витой пары 1 пара, Кабель витой пары 4 пары.
Материал проверен руководителем инженерного отдела СТ-Групп.
Часто задаваемые вопросы
Применима ли 2-парная витая пара в горизонтальной подсистеме СКС?
Формально нет. ANSI/TIA-568.2-D и ISO/IEC 11801 определяют horizontal cable как 4-pair UTP — 2-парные не отнесены к recognized horizontal cabling. На компонентном уровне 2-парные Cat 5 / Cat 5e соответствуют электрическим параметрам класса (импеданс 100 Ом, NEXT, Return Loss) по ГОСТ Р 54429-2011, но под формальную сертификацию СКС с Permanent Link или Channel Test закладывают 4-парный кабель. 2-парные применяют для абонентских drop-кабелей, cross-connect и jumper wire, систем безопасности и для линий вне СКС — Fast Ethernet точка-точка, IP-домофония, телефония.
Что не работает на 2-парном кабеле витой пары?
Gigabit Ethernet 1000BASE-T (IEEE 802.3ab) — стандарт задействует все 4 пары в полнодуплексном режиме, на 2-парном линк не поднимется или оборудование автонегоциирует Fast Ethernet 100 Мбит/с. PoE++ по IEEE 802.3bt Type 3 / Type 4 (до 90 Вт) — все 4 пары обязательны под передачу мощности. HDBaseT для 4K AV-сигналов на 100 м — также требует 4 пары. Если ТЗ требует Gigabit, PoE++ или HDBaseT — закладывают 4-парный Cat 5e или выше. На 2-парном работают Fast Ethernet 100BASE-TX, 10BASE-T, PoE 802.3af (до 13 Вт), PoE+ 802.3at (до 25,5 Вт) в Mode A или Mode B.
Допустима ли CCA-жила Generica в тендерной поставке по 44-ФЗ?
Нет. CCA (Copper-Clad Aluminum) — алюминиевая жила с тонким медным покрытием, не соответствует ГОСТ Р 54429-2011 в части материала жилы: стандарт требует медь. Активное сопротивление CCA выше медного, реальная дальность Fast Ethernet сокращается, токовый бюджет PoE падает. В тендерах по 44-ФЗ и 223-ФЗ CCA на приёмке отбраковывается. В каталоге СТ-Групп на 2-парных линейка Generica «5 CCA» вынесена отдельной позицией — подходит для розничных и нетендерных задач, в спецификации под госконтракт явно отделяется от медных вариантов Hyperline, ITK и EuroLAN.
